Arduino + 按键开关实现简单的计数器

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com

本实验用以下材料,简单实现一个按键次数的计数器,统计按键被按下的次数,现实在串口输出栏。
所用材料:
Arduino UNO电路板(1块)
面包板(1块)
10k电阻(1个)
按键开关(1个)
面包线(3根)

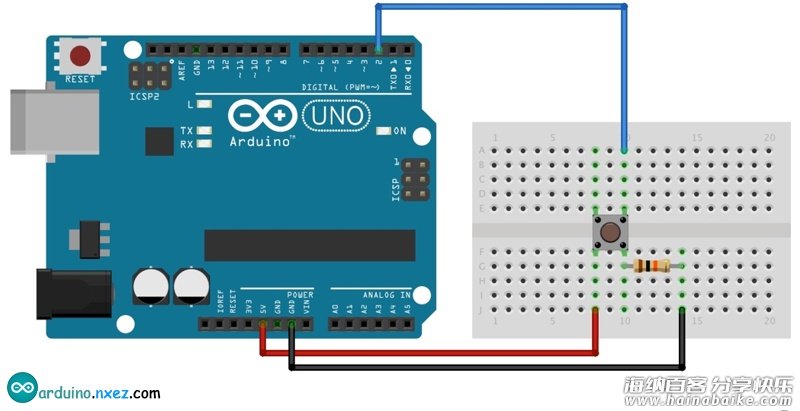

按照下图方式将元件和Arduino连接起来。

在 Arduino IDE 中新建一个代码文件,输入下面的代码。代码的功能看注释就好了。

// 定义按键的针脚号为2的整型常量
const int  buttonPin = 2;
// 定义LED输入针脚号为13号针脚
// 注:此处我们使用的LED神灯是Arduino UNO电路板自带,
// 此神灯对应的针脚号默认为13,此数值不得随意更改,
// 所以这里定义的数值13是为了和默认值相对应。
const int ledPin = 13;
// 定义用来记录按键次数的整型变量
int buttonPushCounter = 0;
// 记录当前按键的状态
int buttonState = 0;
// 记录按键之前的状态
int lastButtonState = 0;
// 对Arduino电路板或相关状态进行初始化方法
void setup() {
  // 设置按键的针脚为输入状态
  pinMode(buttonPin, INPUT);
  // 设置电路板上LED神灯的针脚状态为输出状态
  pinMode(ledPin, OUTPUT);
  // 开启串行通信,并设置其频率为9600。
  // 如果没有特别要求,此数值一般都为9600。
  Serial.begin(9600);
}
// 系统调用,无限循环方法
void loop() {
  // 读取按键的输入状态
  buttonState = digitalRead(buttonPin);
  // 判断当前的按键状态是否和之前有所变化
  if (buttonState != lastButtonState) {
    // 判断当前按键是否为按下状态,
    // 如果为按下状态,则记录按键次数的变量加一。
    if (buttonState == HIGH) {
      // 将记录按键次数的变量加一
      buttonPushCounter++;
      // 向串口调试终端打印字符串“on”,
      // 表示当前按键状态为按下接通状态,
      // 输出完成之后自动换行。
      Serial.println("on");
      // 向串口调试终端打印字符串
      // “number of button pushes: ”,此处没有换行。
      Serial.print("number of button pushes:  ");
      // 接着上一行尾部,打印记录按键次数变量的数值。
      Serial.println(buttonPushCounter);
    } else {
      // 向串口调试终端打印字符串“off”,
      // 表示当前按键状态为松开状态,也即断开状态。
      Serial.println("off");
    }
    // 为了避免信号互相干扰,
    // 此处将每次按键的变化时间间隔延迟50毫秒。
    delay(50);
  }
  // 将每次loop结束时最新的按键状态进行更新
  lastButtonState = buttonState;
  // 每点击4次,更新一次LED神灯状态。
  // 这里的百分号是求余数的意思,
  // 每次除以四,余数等于零说明按键点击的
  // 次数是四的整数倍,即此时更新LED神灯。
  if (buttonPushCounter % 4 == 0) {
    // 点亮LED神灯
    digitalWrite(ledPin, HIGH);
  } else {
    // 熄灭LED神灯
    digitalWrite(ledPin, LOW);
  }
}

然后上传代码到 Arduino,并打开串口调试窗口(放大镜图标)。

效果就是,当你每次按下或松开按键开关,都会打印相应的字符串,来显示当前的按键状态。而与此同时,Arduino UNO上的LED,也会在你每按四次按键更新一次状态。
