之前我们预告过基于树莓派的一款 DAQ HAT——MCC 172。最新消息，MCC 172 已经正式开售，价格 3799 元人民币（购买链接）。

MCC 172是一款24位，应用于测量声音和振动中IEPE传感器信号的MCC DAQ HAT，用于市场中最流行的单板计算机树莓派。

特点

• 2路IEPE输入
• 2个24-bit, 51.2kS/s A/D转换器（每通道1个）
• ±5 V AC耦合
• 10-32和螺丝端子连接
• 多板之间同步ADC转换
• 支持高速采集的板载缓存器
• 外部数字触发功能
• 支持C, C++,Python API
• 在GitHub上提供全套开源库
• 支持系统：Linux®/Raspbian
• 多至8块MCC HATs安装至1台树莓派上

MCC 172 直接安装于树莓派40-pin通用输入输出(GPIO)连接器上。 MCC 172已在树莓派全部型号（配有40引脚GPIO连接器）上测试。

可堆叠 HATs

最多可将8块MCC HATs堆叠到单个树莓派上。用户可以混合和搭配MCC HAT模块。

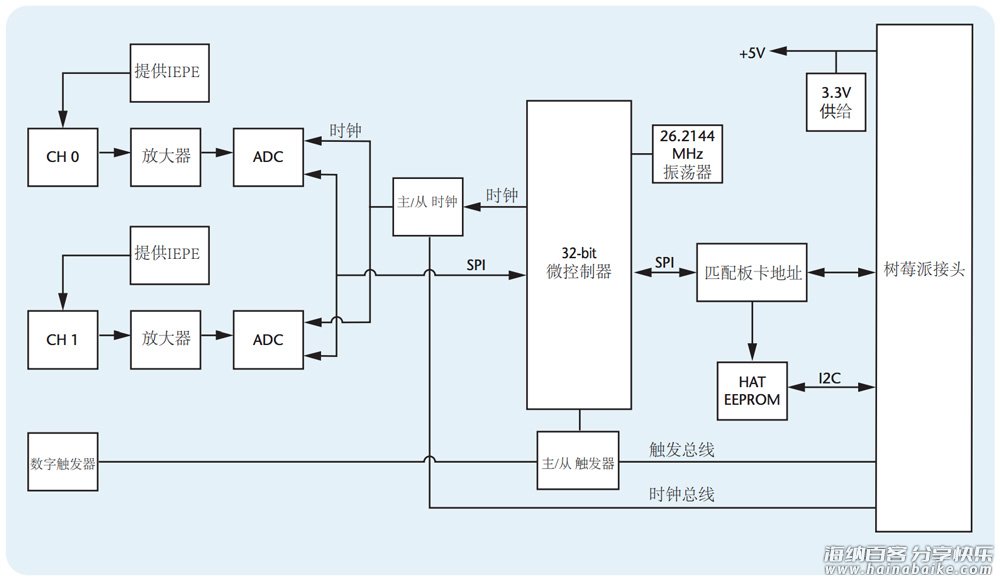

模拟电压输入

配有2路同步24位差分模拟输入通道，采集速率高达51.2kS/s。 用户可开启/关闭IEPE励磁电流。
每路通道配有专用A/D转换器。ADC共享时 钟并同步转换，同时采集数据。

多 HATs 同步

可同步多个MCC 172 HAT到1个采样时钟。可编程时钟的采样率介于51.2kS/s至200S/s。

采样率

单板：最大吞吐量 102.4KS/s (51.2KS/sx 2通道)
多板：最大吞吐量 307.2 KS/s合计。

数字触发器

使用触发输入（TRIR端口）延迟信号输入扫描至指定时间触发采集开始。
触发输入信号可以是3.3V或5V TTL或CMOS逻辑信号。输入类型可以是边缘或水平电压。上升或下降沿触发，高低电压。此端口可用于触发多个同步采集MCC 172 HATs。

MCC DAQ HAT 库

通过开源的MCC DAQ HAT命令库(C/C ++和Python),用户可在基于Linux系统的树莓派上开发应用程序。
此命令库可从 GitHub下载。综合的API和硬件文档，现已全面支持。
MCC DAQ HAT库支持同时运行多个MCC DAQ HATs的操作。

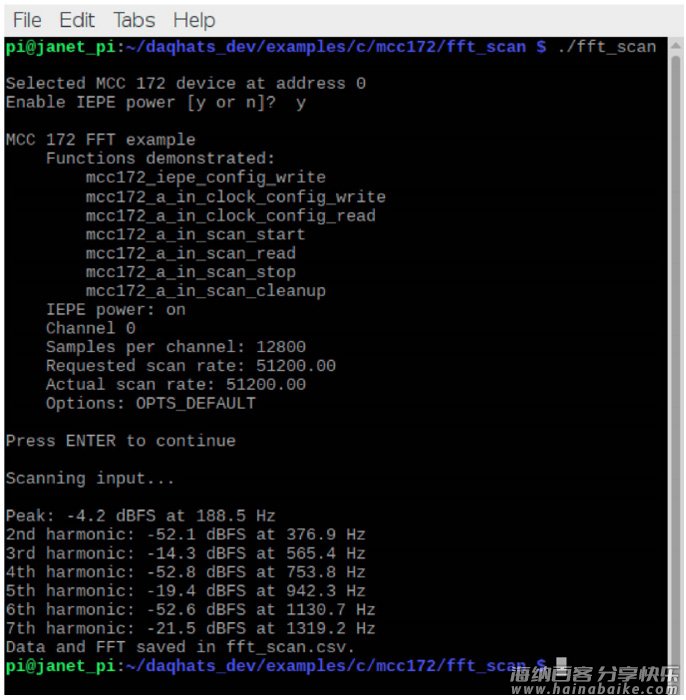

每个API都有基于控制台(Console-based)和用户接口（User Interface）的示例程序。

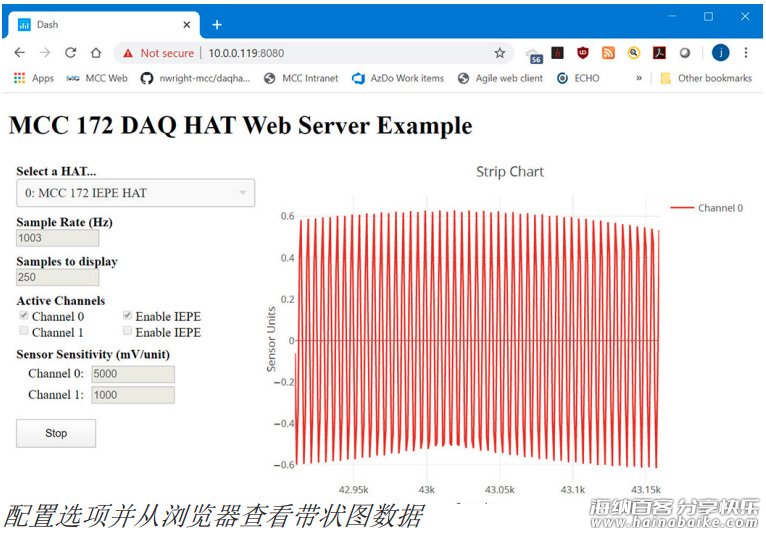

Web 服务器示例

允许用户配置采集选项并从浏览器窗口查看采集的数据。此示例是Python™编写（包含源代码）。

https://v.qq.com/x/page/g0970utd9m4.html

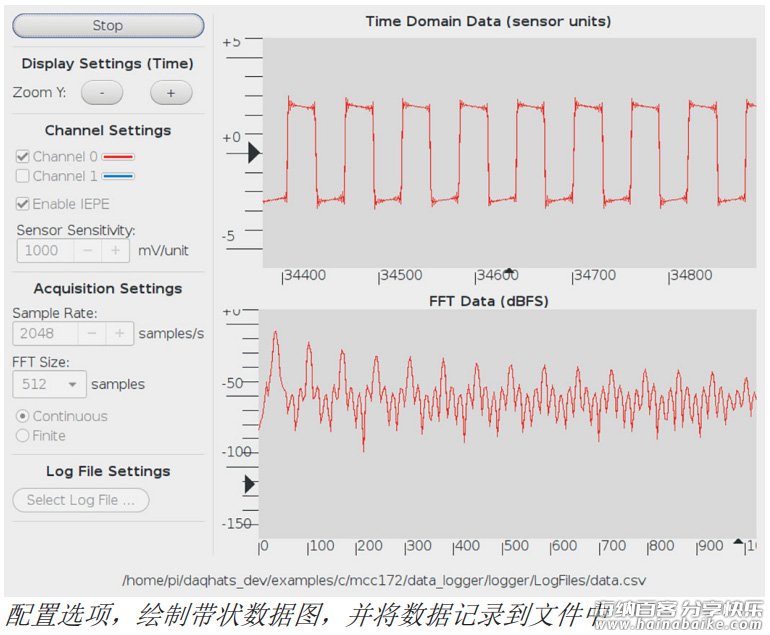

数据记录仪示例（C/C++®）

显示如何从MCC 172获取数据，在条形图上显示数据，并将数据保存至CSV文件。

https://v.qq.com/x/page/c09706ua000.html

购买地址：http://link.nxez.com/ad/mcc172-buy
