使用 Adafruit 读取 DHT11 温湿度传感器

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com

DHT11 温湿度传感器尽管不是使用效率最高的温湿度传感器,但价格便宜被广泛应用。之前我们介绍了用树莓派从 DHT11 温度湿度传感器读取数据的教程,其原理理解起来较为复杂,下面我们介绍另一种基于Adafruit DHT 库读取 DHT11 数据的方法。

DHT11 规格

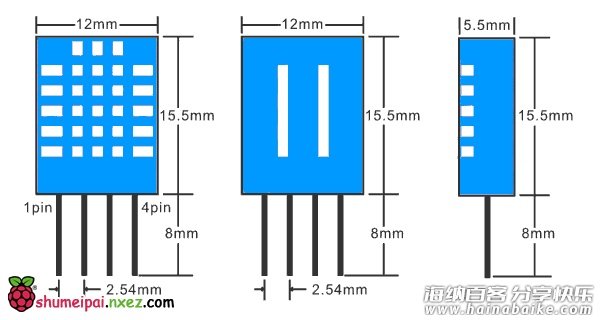

DHT11 有四个引脚,但是其中一个没有被使用到。所有有的模块会简化成3个引脚。

  • 湿度检测范围 : 20-80% (5% 精度)
  • 温度检测范围 : 0-50°C (±2°C 精度)

该厂商不建议读取频率小于2秒,如果这么做数据可能会有误。

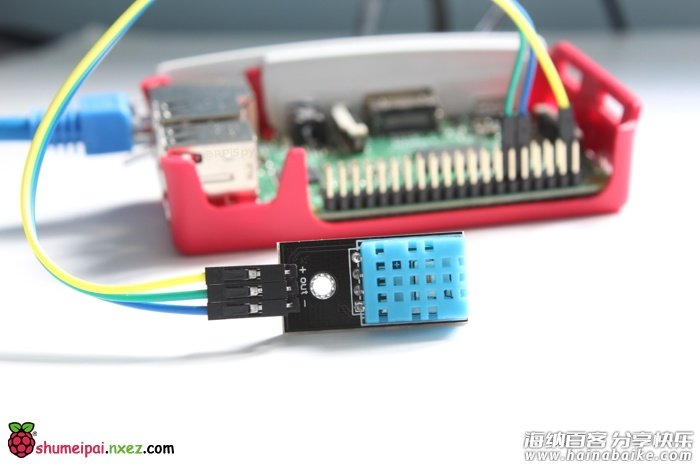

硬件连接

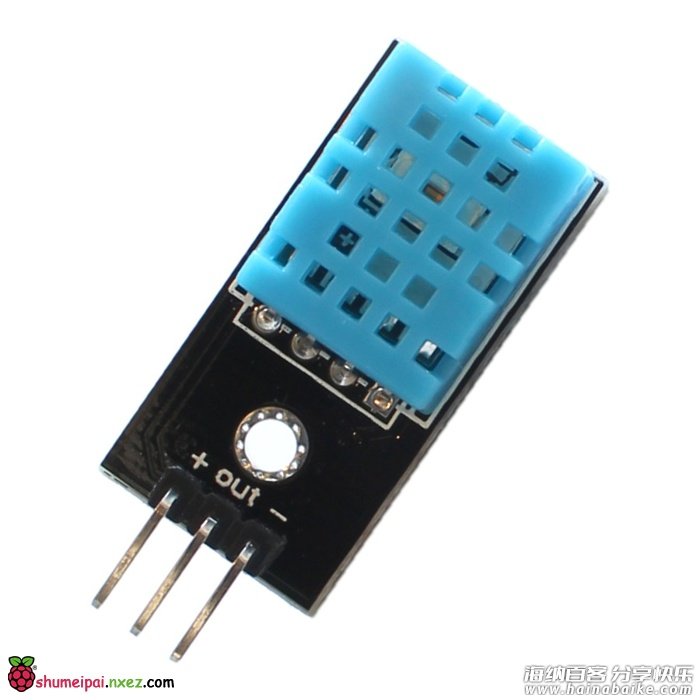

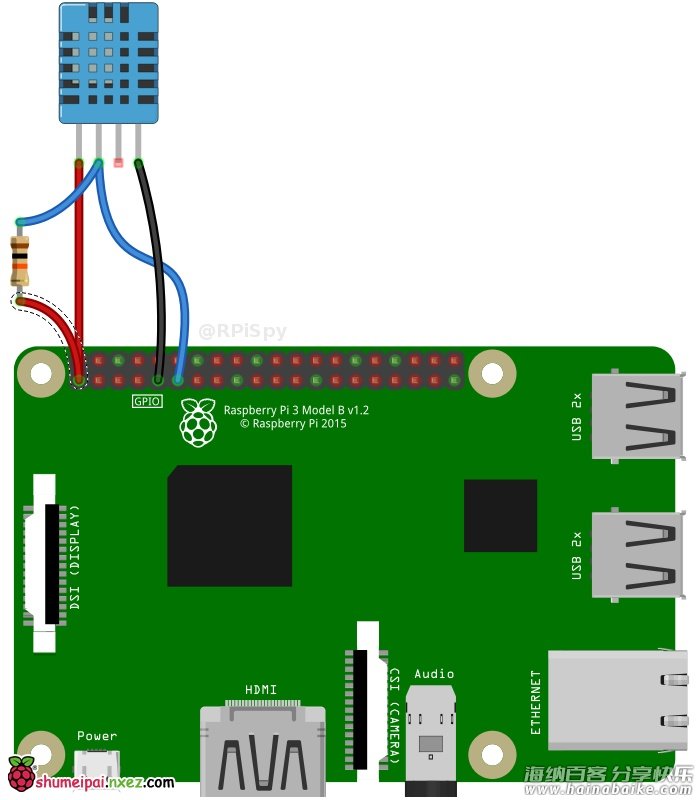

需要在电源和数据脚之间串联一个上拉电阻(4.7K-10K),通常情况下,购买DHT11模块的话都自带了这个电阻。不同的模块型号引脚位置略有不同,下面以图上模块为说明:

DHT Pin Signal Pi Pin
1 3.3V 1
2 Data/Out 11 (GPIO17)
3 not used
4 Ground 6 or 9

数据引脚可以根据你的需要自行修改。

Python 库

DHT11 的读取需要遵循特定的信号协议完成,为了方便我们使用Adafruit DHT 库。

软件安装

开始之前需要更新软件包:

sudo apt-get update
sudo apt-get install build-essential python-dev

从 GitHub 获取 Adafruit 库:

sudo git clone https://github.com/adafruit/Adafruit_Python_DHT.git
cd Adafruit_Python_DHT

给 Python 2 和 Python 3 安装该库:

sudo python setup.py install
sudo python3 setup.py install

示例程序

Adafruit 提供了示例程序,运行下面的命令测试。

cd ~
cd Adafruit_Python_DHT
cd examples
python AdafruitDHT.py 11 17

这两个参数分别表示 DHT11 和数据引脚所接的树莓派 GPIO 编号。成功的话会输出:

Temp=22.0* Humidity=68.0%

如何在其他 Python 程序中使用这个库

参照下面的方法引入 Adafruit 库,然后就可以使用 “read_retry” 方法来读取 DHT11 的数据了:

import Adafruit_DHT

# Set sensor type : Options are DHT11,DHT22 or AM2302
sensor=Adafruit_DHT.DHT11

# Set GPIO sensor is connected to
gpio=17

# Use read_retry method. This will retry up to 15 times to
# get a sensor reading (waiting 2 seconds between each retry).
humidity, temperature = Adafruit_DHT.read_retry(sensor, gpio)

# Reading the DHT11 is very sensitive to timings and occasionally
# the Pi might fail to get a valid reading. So check if readings are valid.
if humidity is not None and temperature is not None:
  print('Temp={0:0.1f}*C  Humidity={1:0.1f}%'.format(temperature, humidity))
else:
  print('Failed to get reading. Try again!')

另外,温度传感器还有 DS18B20,这个传感器虽然没有湿度数据,但是其易用且稳定,有兴趣的朋友可以进一步阅读以下两个教程:
Adafruit的树莓派教程:DS18B20温度传感器
树莓派 SAKS 扩展板实用应用 之 数字温度计
