手工 DIY 火柴盒大小的木质蓝牙音箱

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com

MAKER: tapish101/译:趣无尽(转载请注明出处)

作为一个微型小玩意爱好者,制作各种实用的微型物件让我乐在其中。下面就是一款成本极低的手工自制的微型蓝牙音箱。一对微型扬声器单元,外加一些搜罗来的免费材料,下面的教程将展示整个简易而精巧的制造过程。

组件清单

碎木片 × 若干
微型扬声器单元 × 2
USB线 × 1
金属片 × 1
布 × 若干
LED × 1
100欧电阻 × 1

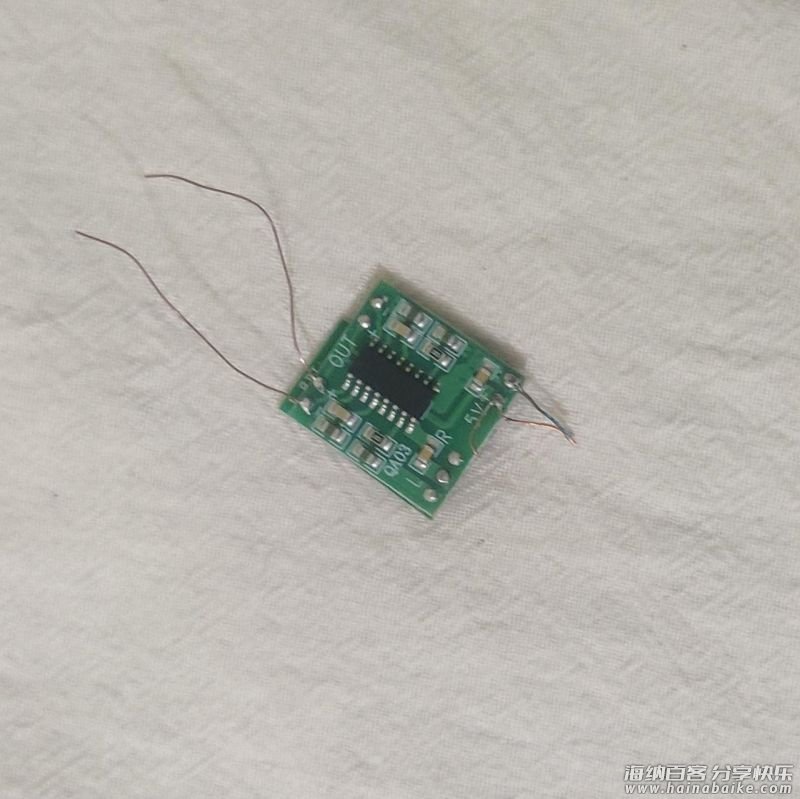

蓝牙功放模块 × 1
木工工具 × 1

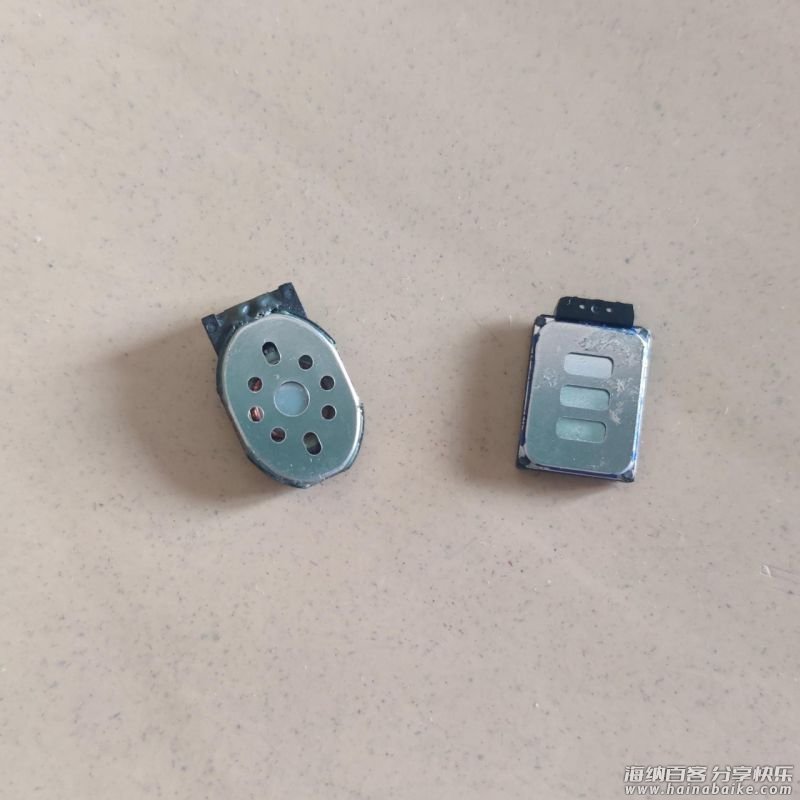

最主要的部件微型扬声器单元来自旧手机拆机,而蓝牙功能则由购买的极其便宜的蓝牙功放模块来实现。

制作木质箱体

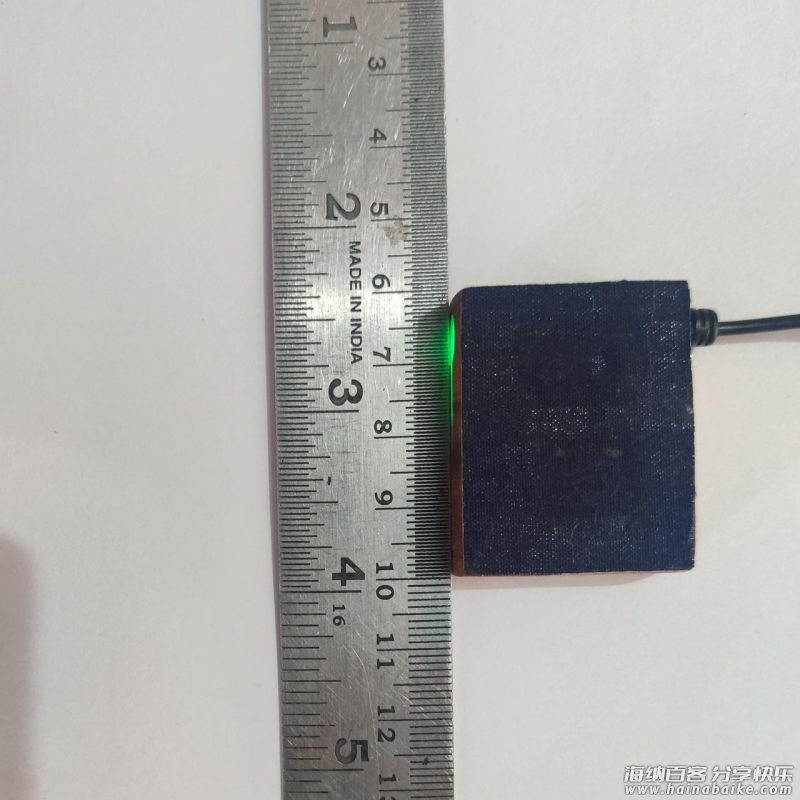

取木片切割成 30X14mm 的木条两根,以及两条 38X14mm 和 34X26mm 的背板。所有木条的厚度为 2mm。用这四根木条就可以粘接成一个音箱箱体了,再粘上背板,最终箱体尺寸应为 30x14x28mm。

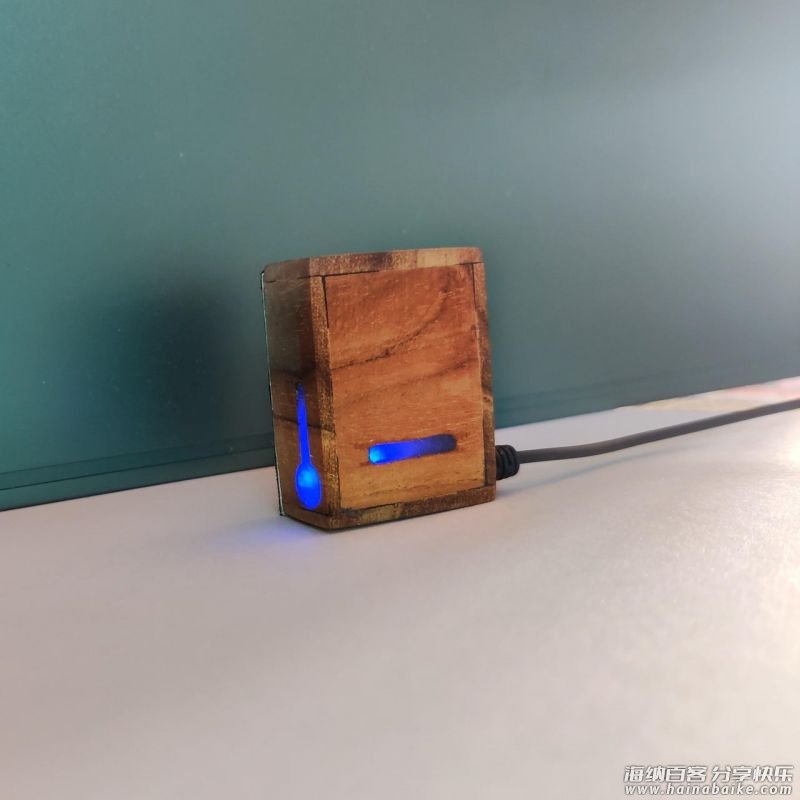

我还在盒子的背面和一侧打了孔,并用热熔胶填充,这样箱子里面的多色 LED 的光线就可以透过来。

连接电路部分

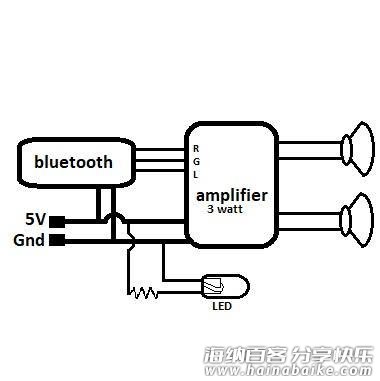

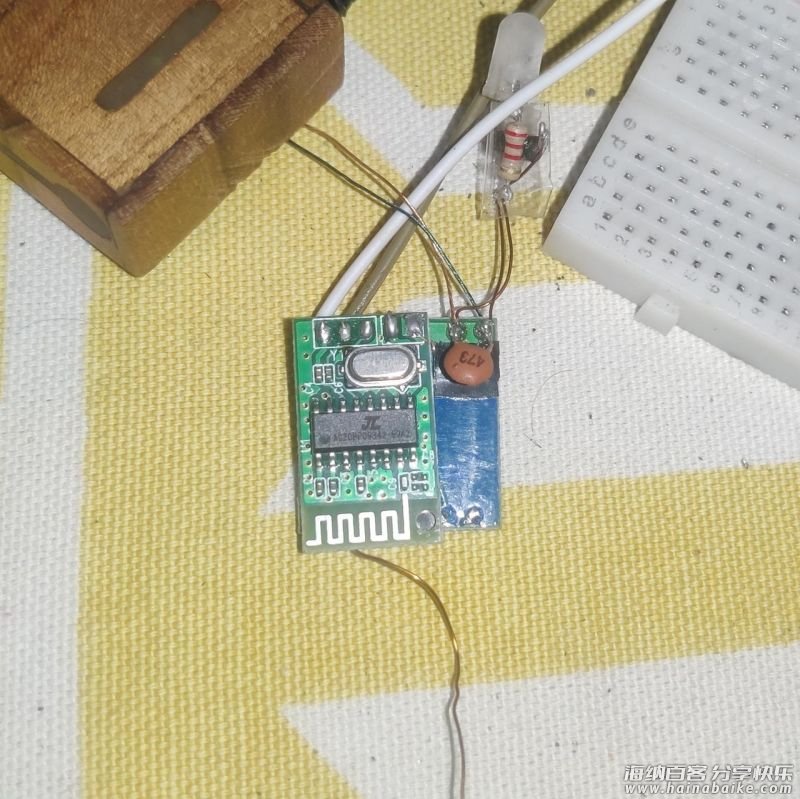

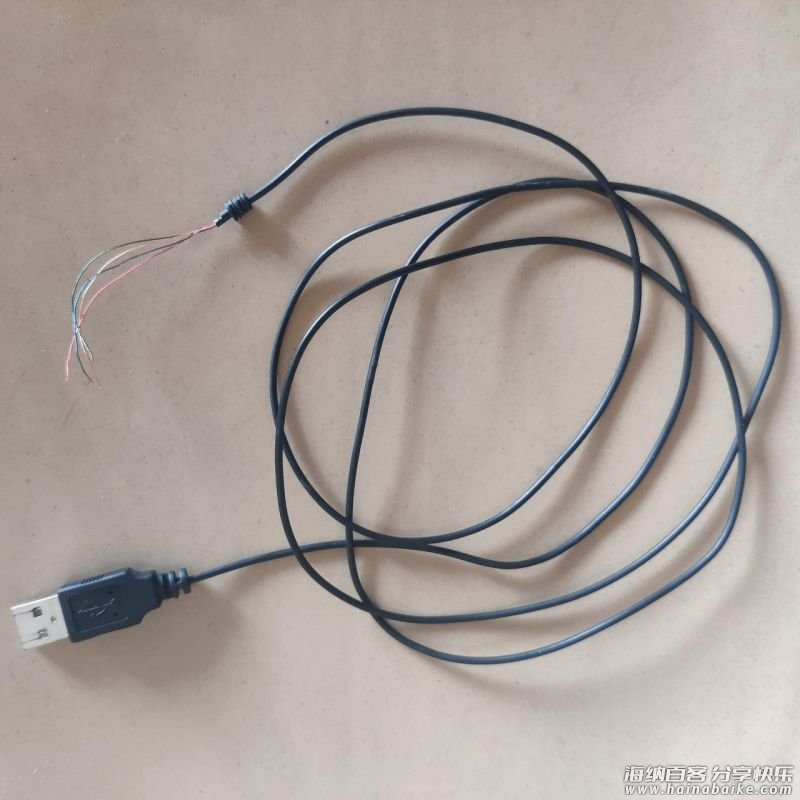

如电路图所示,连接所有的电子部件。需要注意如何找到 USB 线的 5V 和 GND 线,可以将 USB 线接到充电器,用万用表测试来分辨它们。

组装完成

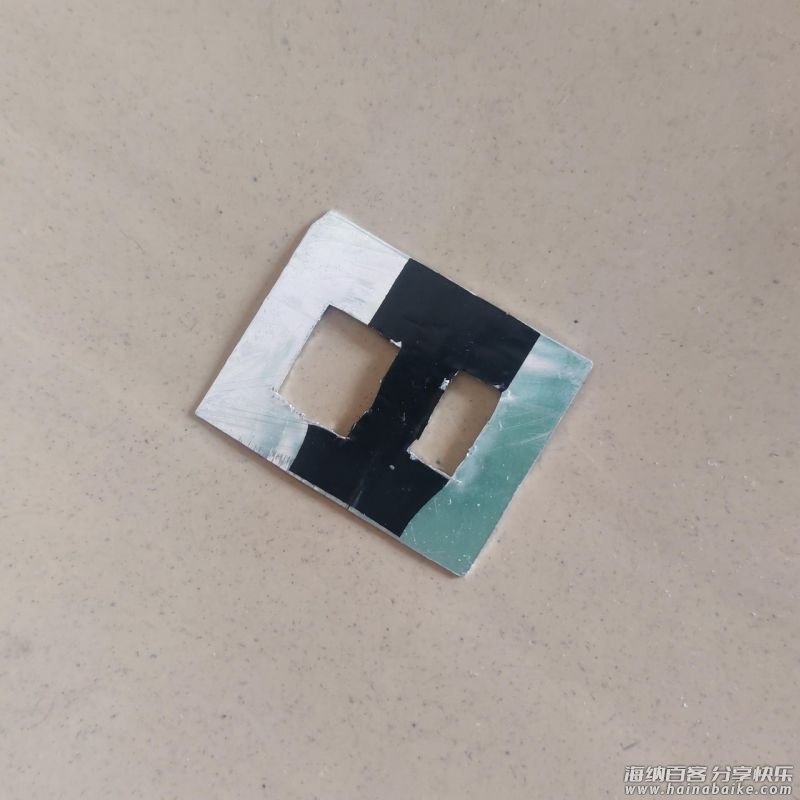

首先在金属片上开两个孔,用来固定微型扬声器。再将所有的东西都装入木质箱体中,把整个箱体粘合在一起。

为了更加美观,还可以在组装完成之后对木质箱体做一番打磨,给木头上油来提高木色的对比度。

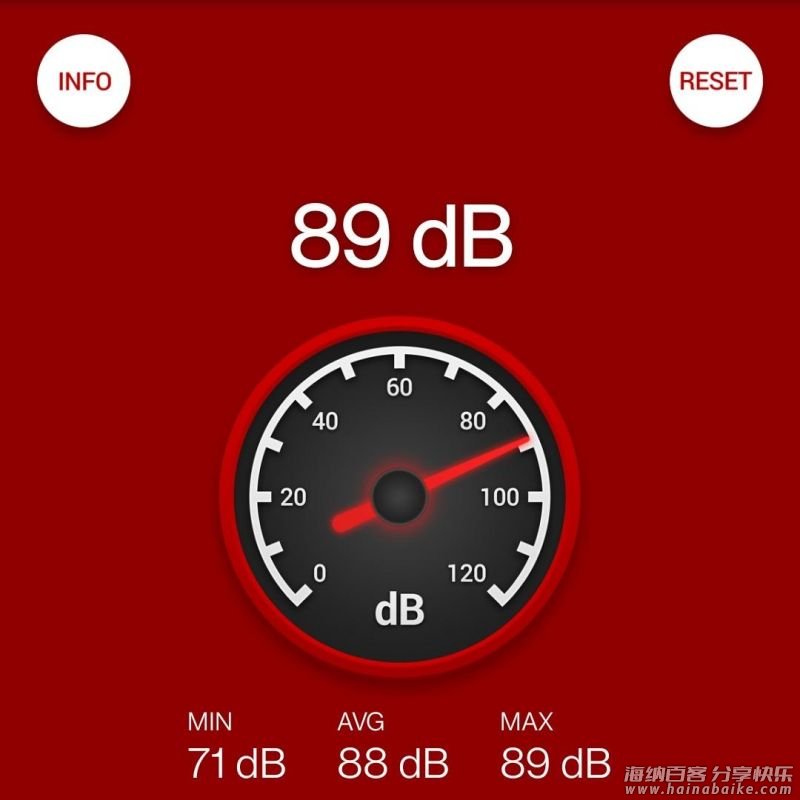

考虑到性能,由于蓝牙功放的输出功率相对于微型扬声器单元来说算很高的了,因此在音量全开的时候,扬声器的振动可能会直接作用到木质箱体上,导致声音失真。除此之外,中频和高频为主的音乐和人声表现就会很好。经测试,在 75% 音量下播放效果为最佳。

希望你喜欢这个项目~
