MAKER:lonesoulsurfer／译：趣无尽 Cherry（转载请注明出处）

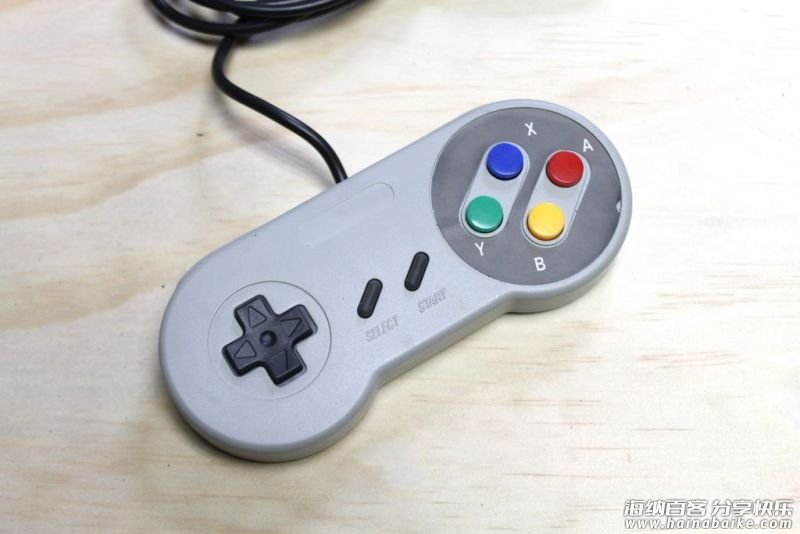

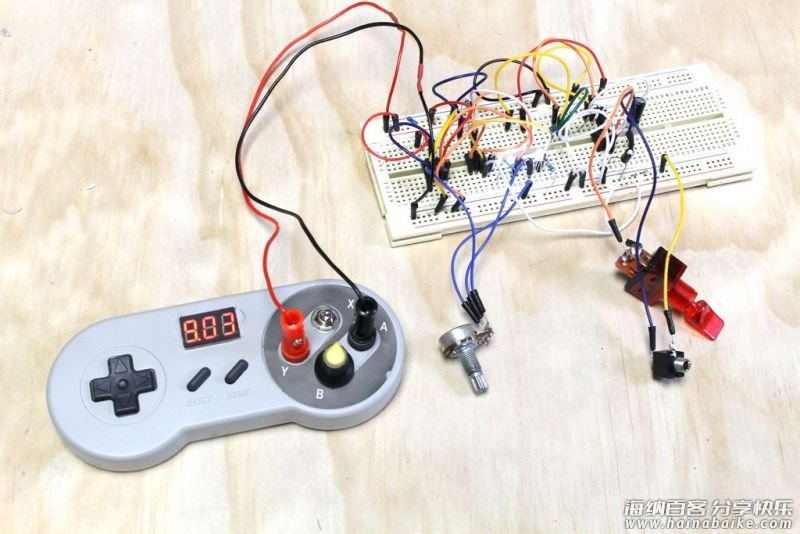

从前总以为电影《国产凌凌漆》星爷所展示的这种外观和功能牛头不对马嘴的装逼只是无厘头一种的艺术表达。直到遇到下面这个手柄，哦不，是电源，才突领悟到星爷用的那些剃须刀和电吹风更是对达文西这位创客前辈 Maker 精神的发扬。下面就让我们用任天堂游戏手柄制造一个可调电源适配器，致敬经典吧~

（你不要真的以为要拆掉自己心爱的游戏手柄，你只需要购买一个空壳就行啦！）
我将使用一块3.7V手机锂电池供电，会采用一些足够小，方便安装的控制器，我会将所有的组件都安装到这个游戏机手柄里。

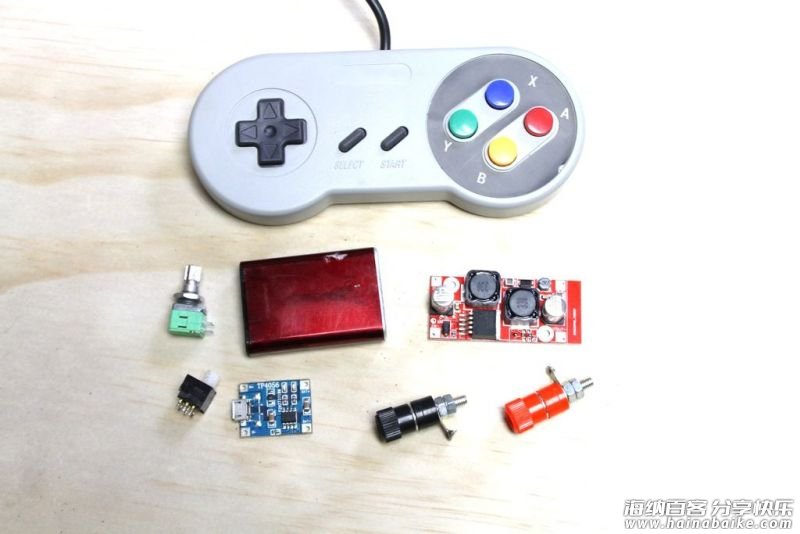

材料清单

任天堂游戏手柄×1

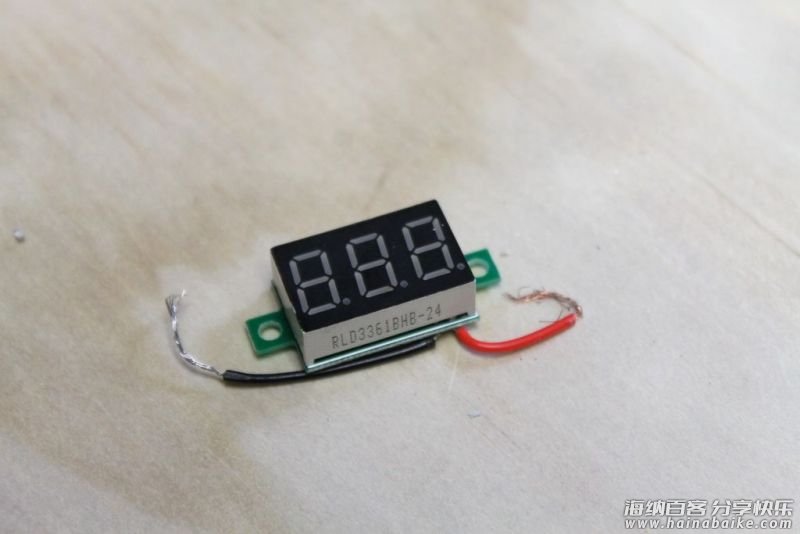

电压显示器×1

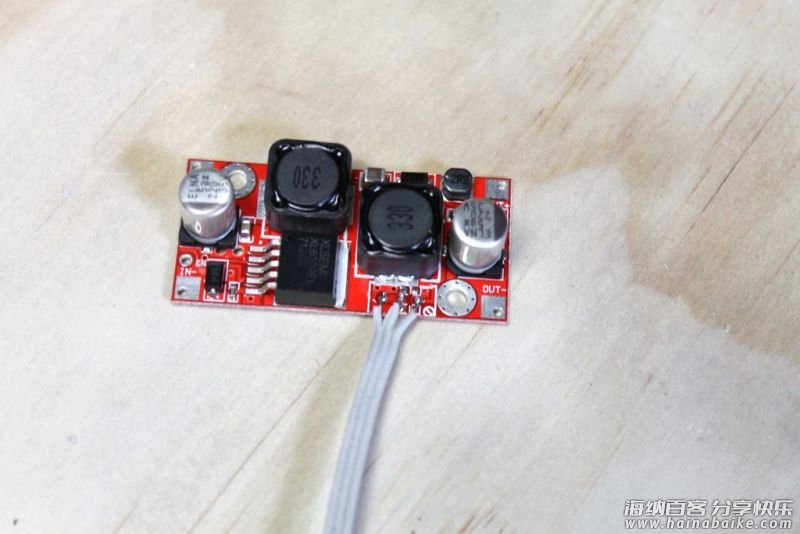

电压调节器×1

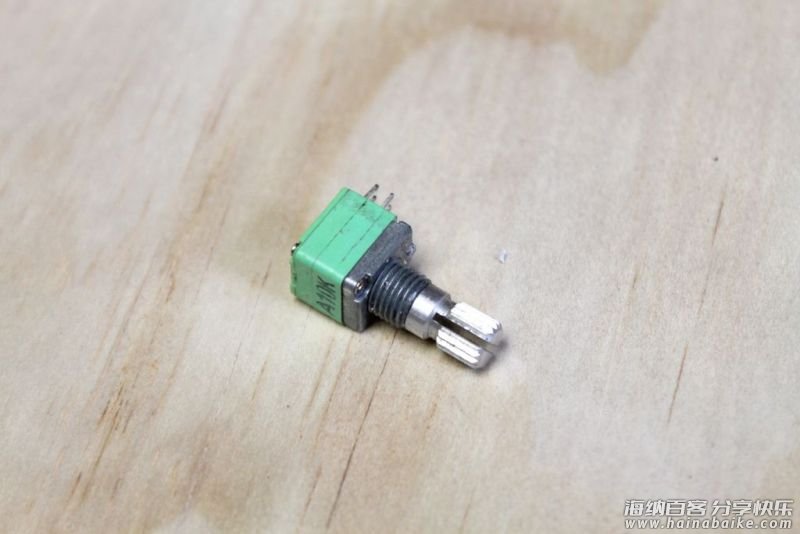

10K电位器×1
3.7v手机电池×1
香蕉插头×2
香蕉头输出×2
鳄鱼夹×若干
香蕉插测试钩×若干
探针×若干
SPDT开关×1
充电模块×1
电线×若干
烙铁×1
钳子×1
螺丝刀×1
钳子×1
电磨机×1
胶水×若干
钻头×1

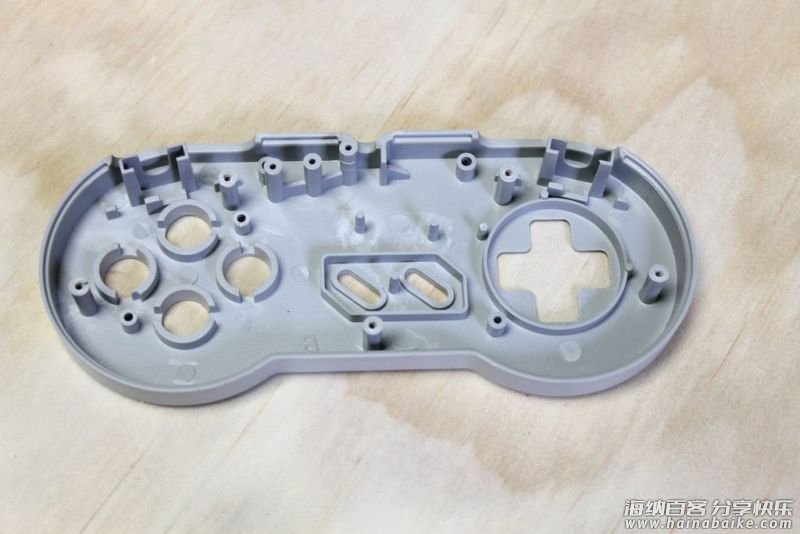

处理游戏手柄内部结构

在这个部分将对游戏手柄壳的内部结构进行一些处理，以便组件的安装。

1、打开游戏手柄并移除背面的控制器。
2、移除电路板和电源线。
3、移除手柄上的所有按键。

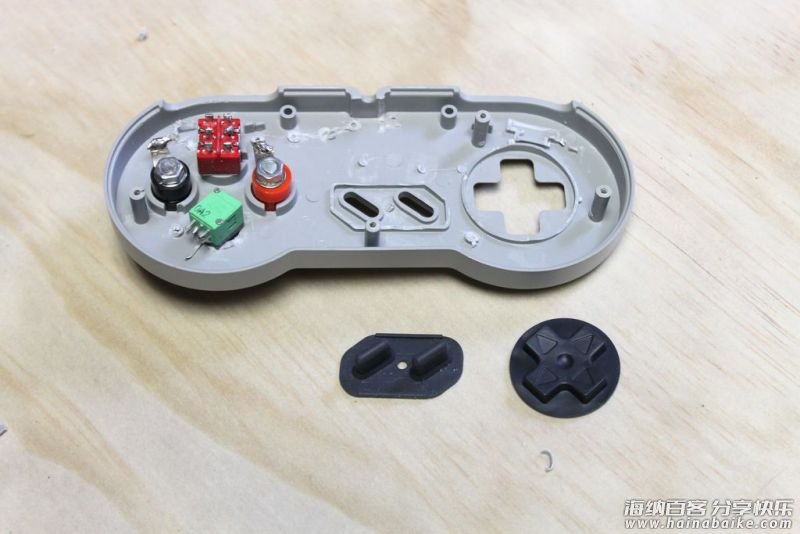

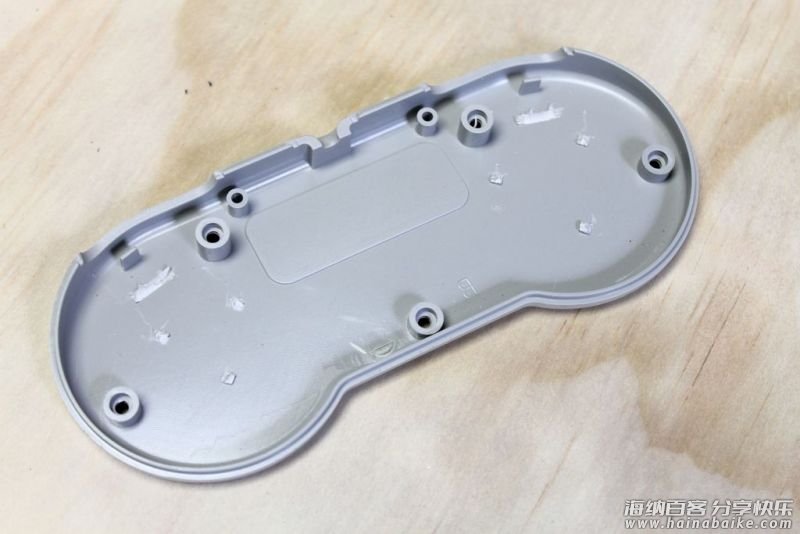

4、剔除游戏手柄内部有许多小塑料插销。如果所示，为后期的组件安装留出空间。

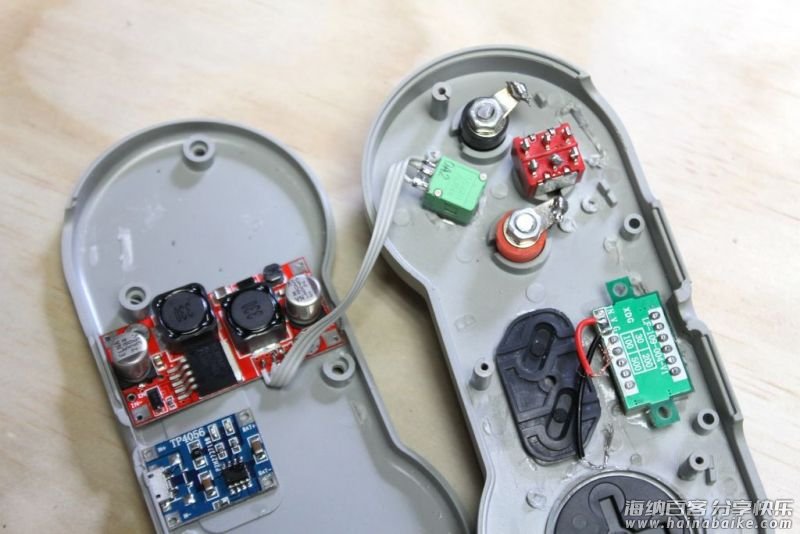

安装所有的组件

现在将所有的组件安装到位，安装时要注意组件安放的位置和考虑布线的合理性，合理利用空间。

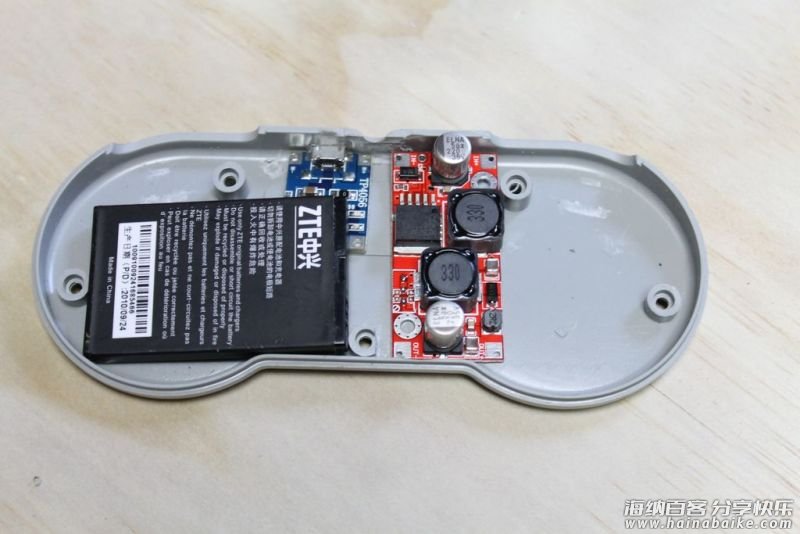

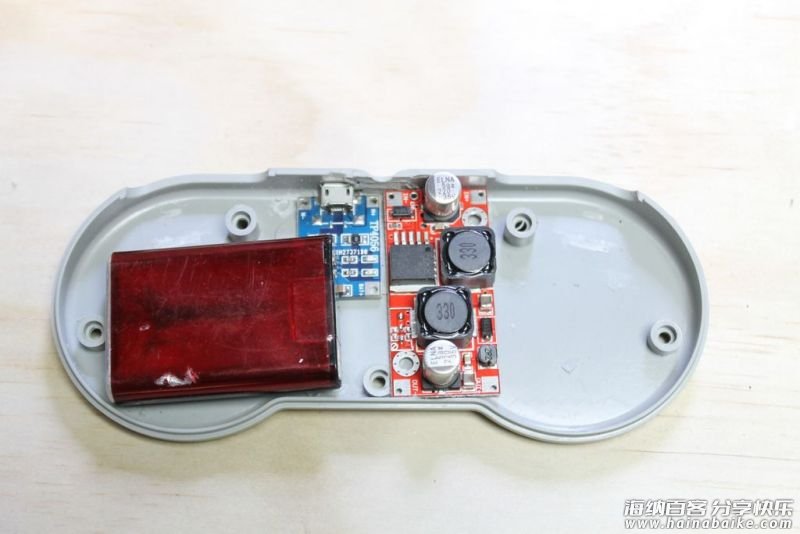

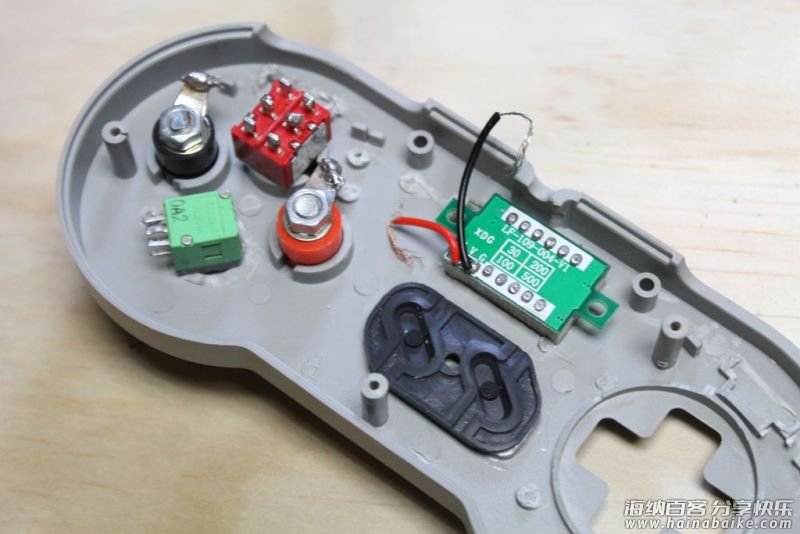

1、将所有组件如图安装到位。你也尝试找出每个组件安装的最佳位置。

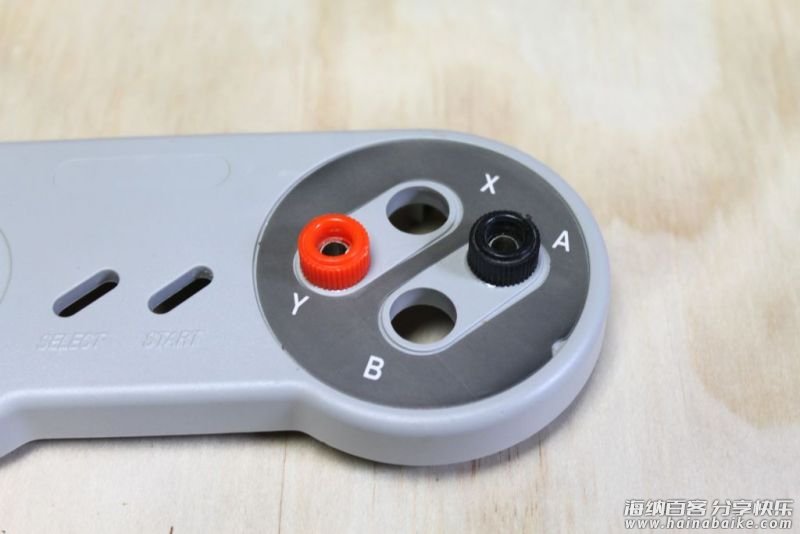

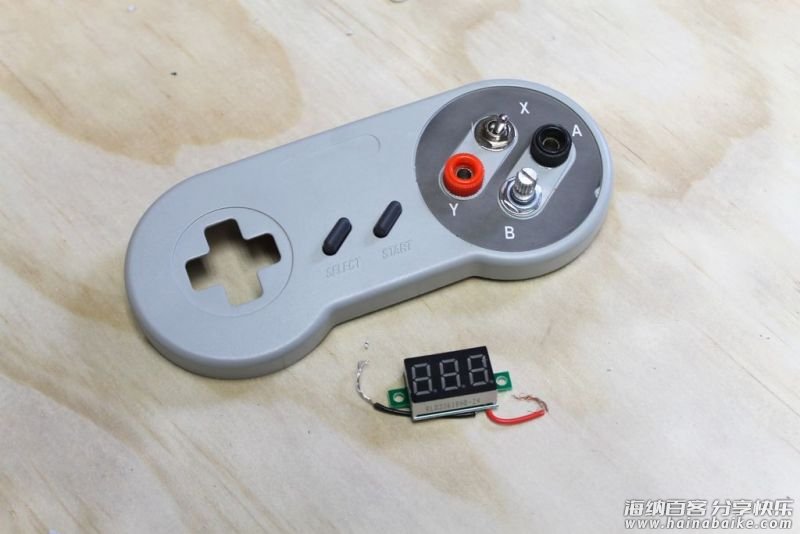

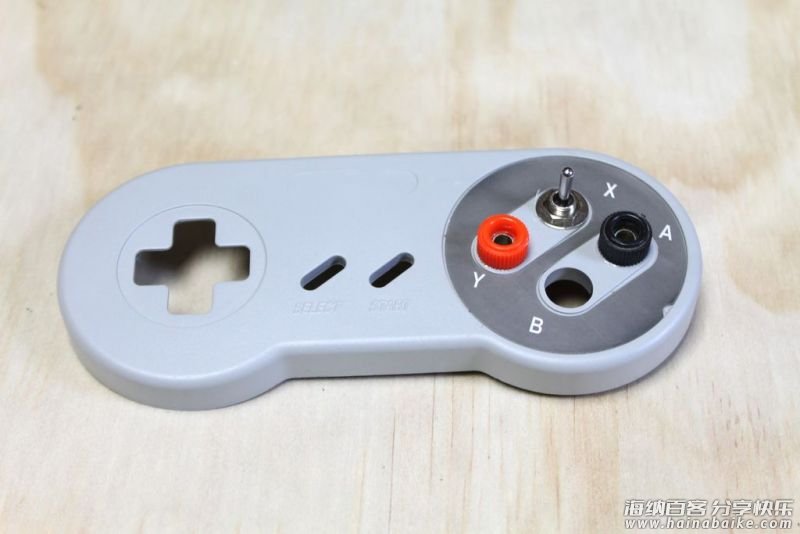

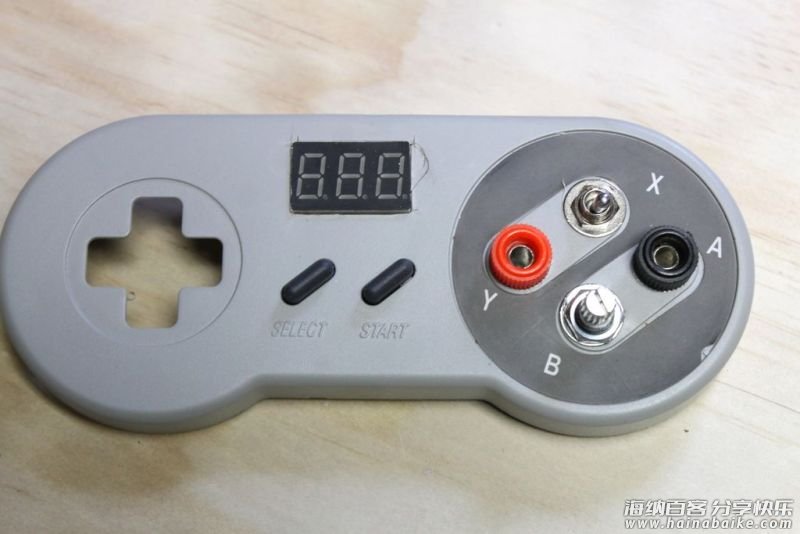

2、将香蕉插头，开关和探针安装到四个按钮孔中。

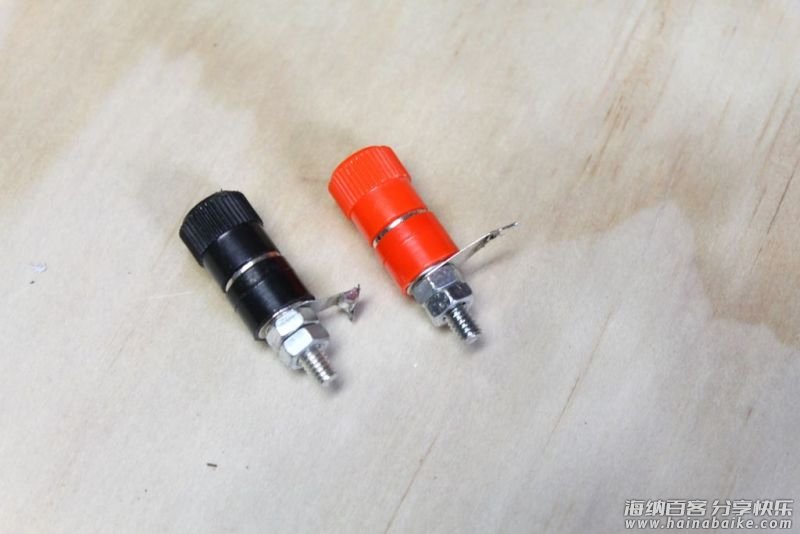

安装香蕉插头

注意更换香蕉插头连接处的接头。例如：如果为面包板供电，则需要将跳线连接到公头的香蕉插头；如果将电源连接到电线的末端，则需要将一般插头跟换为带鳄鱼夹的插头。
由于香蕉插头太长无法正常的放到游戏手柄的内部，所以需要稍微调整一下它们。

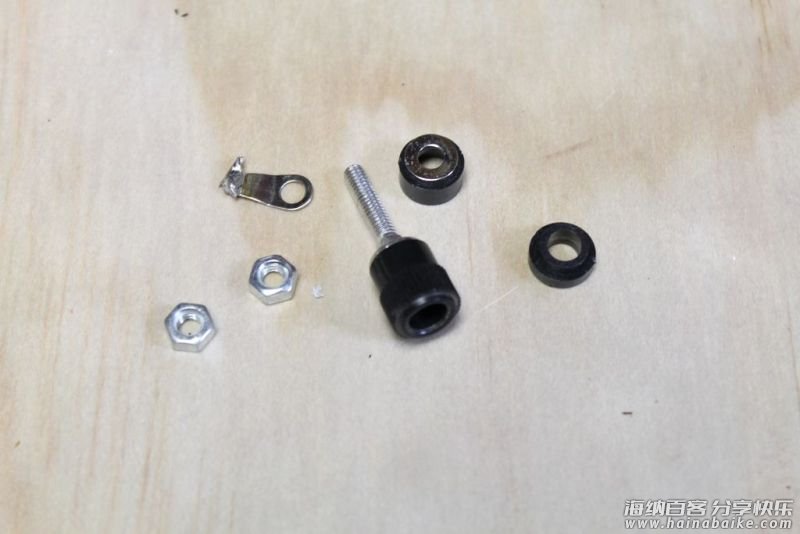

1、去除香蕉插头上的朔料。

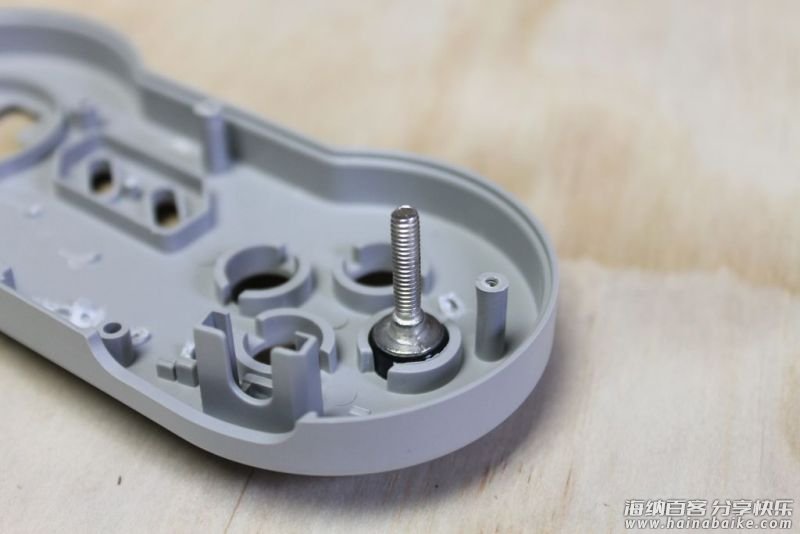

2、在游戏手柄上的按钮孔内添加一些胶水，然后将香蕉插头插入。

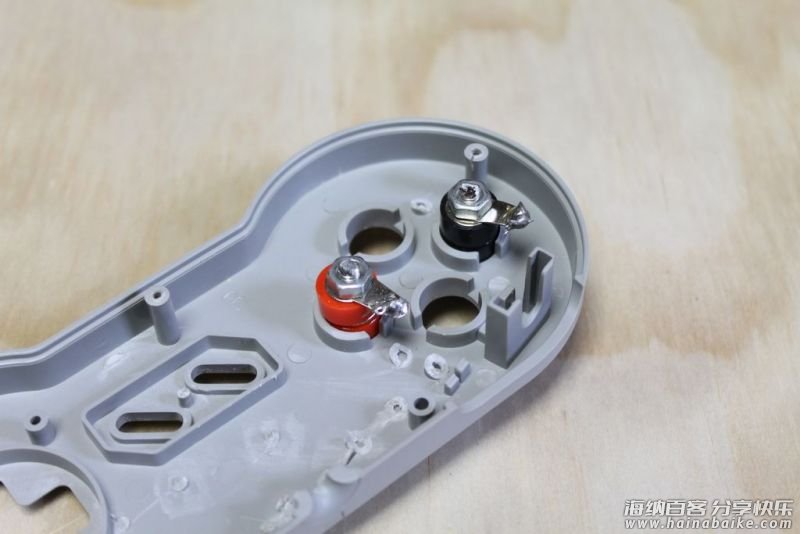

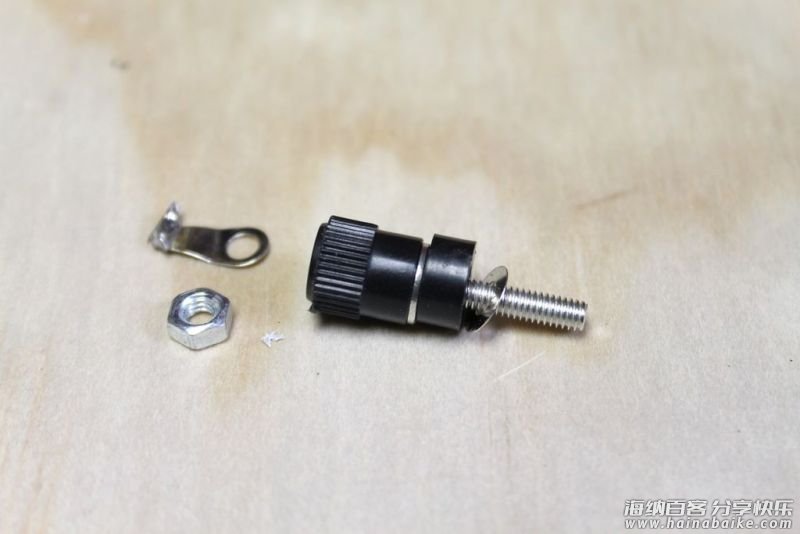

3、螺栓上增加垫圈和焊环并安装螺母。由于螺栓太长了，用钳子将其处理，让其与螺母长度相匹配。

4、剩下的也做同样的处理。

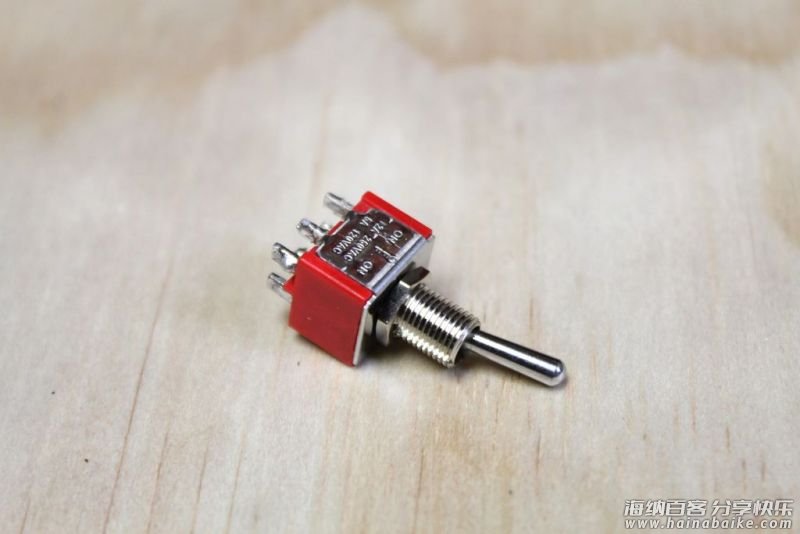

安装开关和电位器

电位器可调节电源电压。

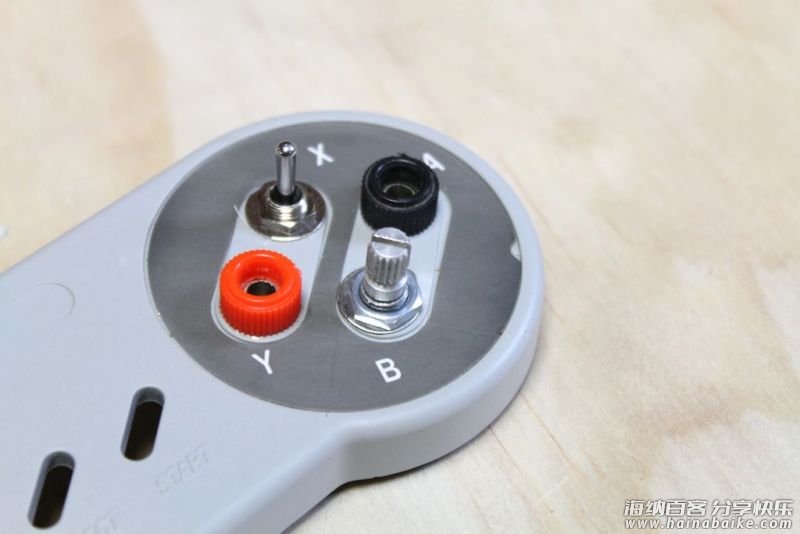

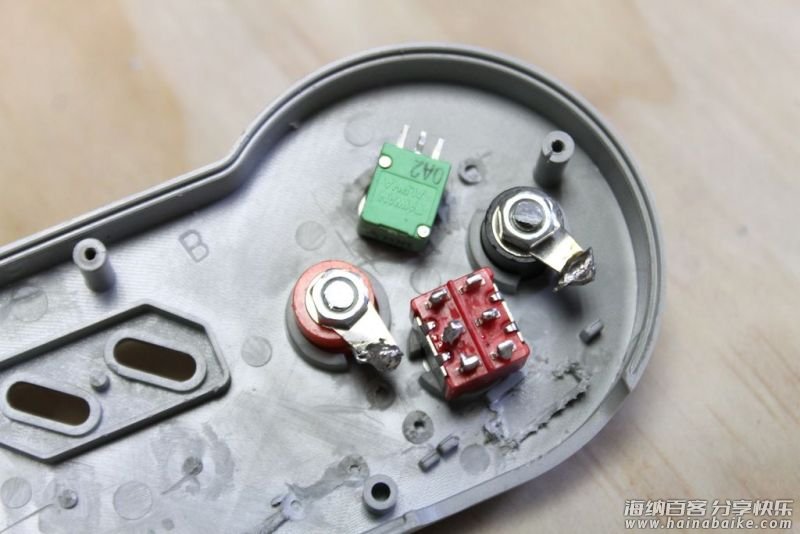

1、将开关放入其中一个按钮孔中，用垫圈和螺母固定。

2、将电位器安装到一个按钮孔中。但需要稍微处理一下按钮孔的背面，用刀取下塑料按钮的支撑点，然后用垫圈和螺母固定。

安装电源模块

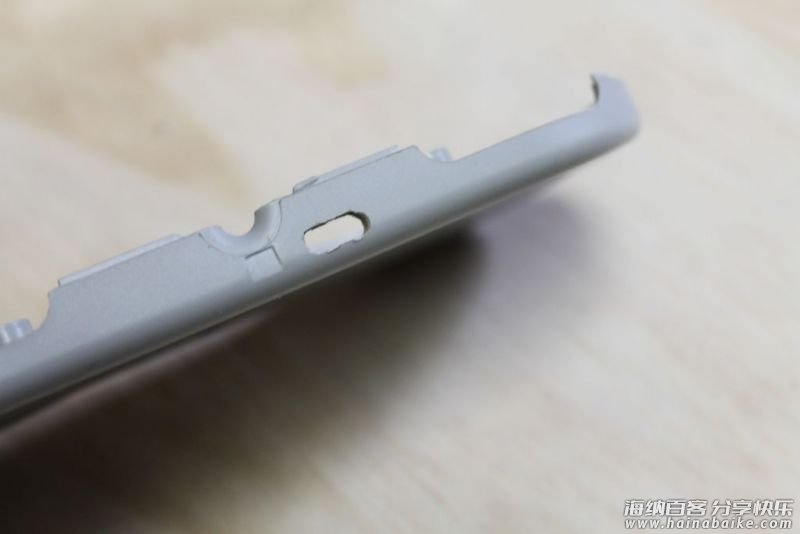

1、将模块放入游戏手柄内，标记出微型USB接头连接到外部出口的位置。

2、使用小钻头，在模块上钻出母头USB接口的区域。

3、将孔打好。打磨平整并除多余的塑料。

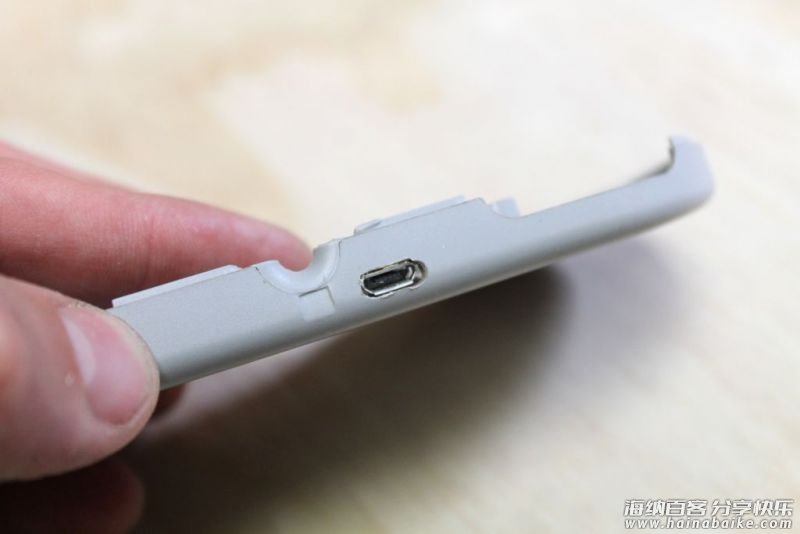

4、最后如果所有的USB接口都适合，将模块用胶水固定到位，待胶水干透。

安装电池

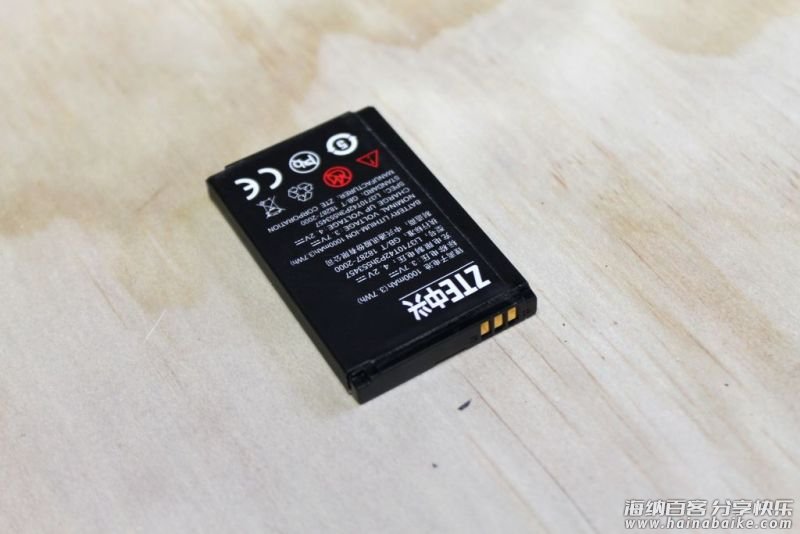

你可以使用废旧的手机电池。在这个部分，你需要将两根电线焊接到充电模块的终端。

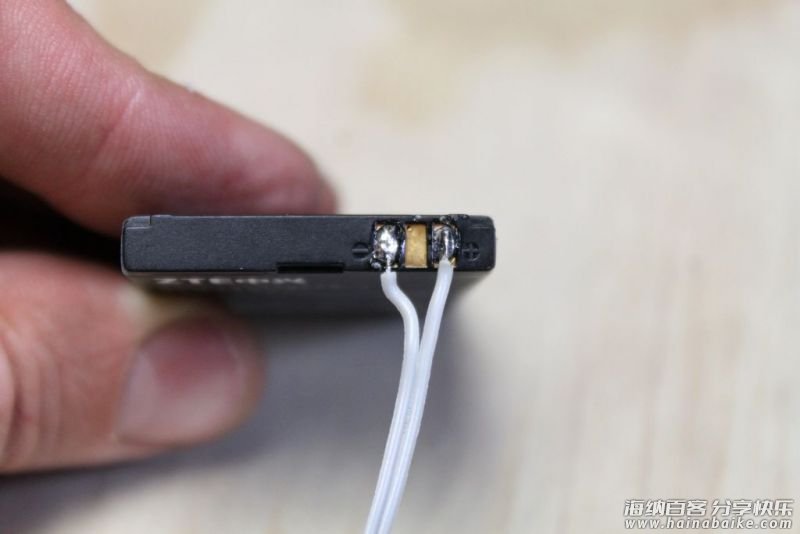

1、在电池的每个引脚上添加一点焊料。你要分辨电池的正极和负级，电池上会有显示。

2、将两根电线焊接到电池上。

3、将电池连接到充电模块。

如果使用的是废旧电池，在开始前请检查电池是否能正常使用。

安装电压显示

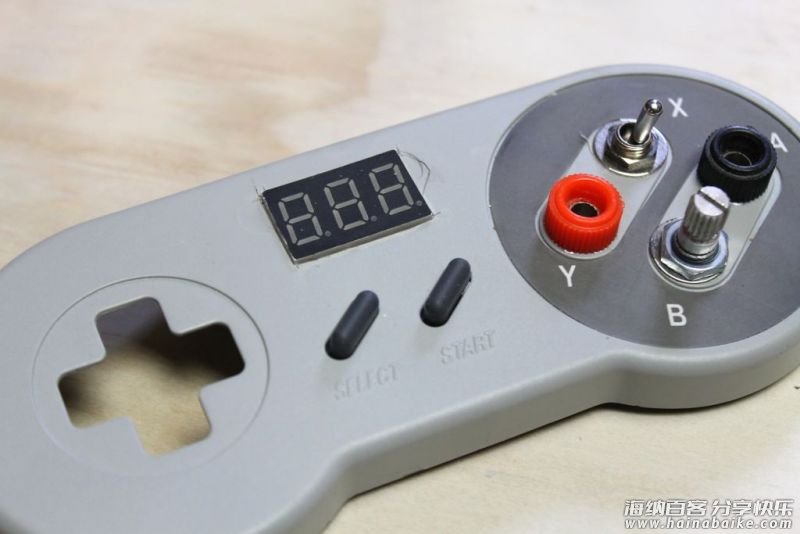

安装电压显示器需要花费一番心思，需要在游戏手柄的正面扣出一块大小合适的凹槽来安装。

1、使用刀扣出电压显示器的凹槽。如图将电压显示器放在游戏手柄的顶部，用刀子划出要切割的区域。

2、小心切割。

3、打磨切口边缘并用胶水将电压显示器安装到位。

4、在电压显示器处添加防水胶。

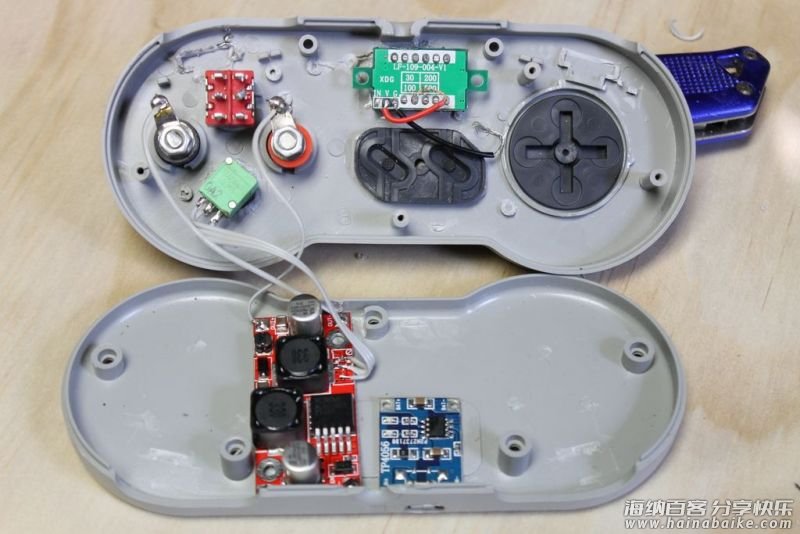

接线

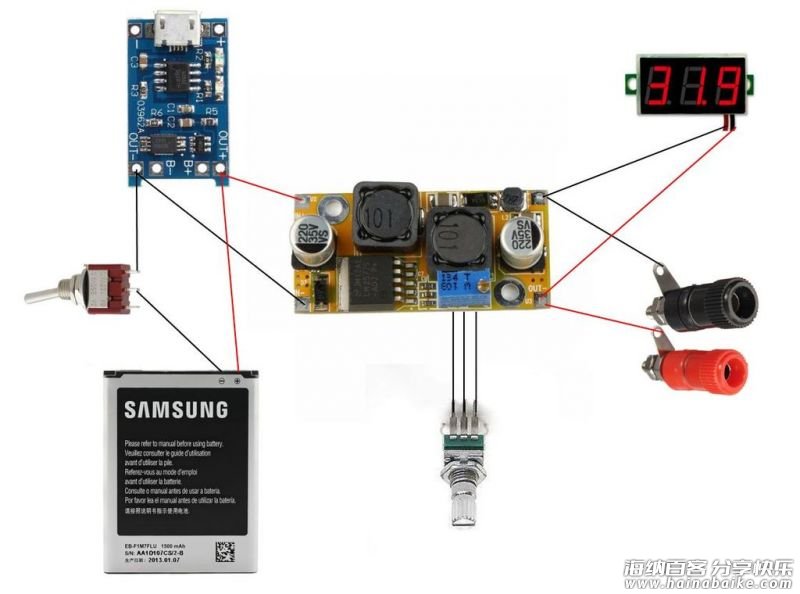

一切准备就绪，现在开始接线。如图所示，它可以帮助你更清楚的了解组件的接线方式。

1、将3根电线焊接到电位器上，然后焊接到电源模块。

2、在电源板上的输出焊点上，焊接好每根焊点，然后将它们焊接到香蕉插头上。

3、将两根电线焊接到电源板上的输入焊点，并将它们连接到充电模块上。确保极性正确。
4、将两根电线焊接到电池上，一根焊接到开关上，另一根连接到充电模块上，并确保极性正确。
5、在开关上添加一根电线并连接到充电模块上。

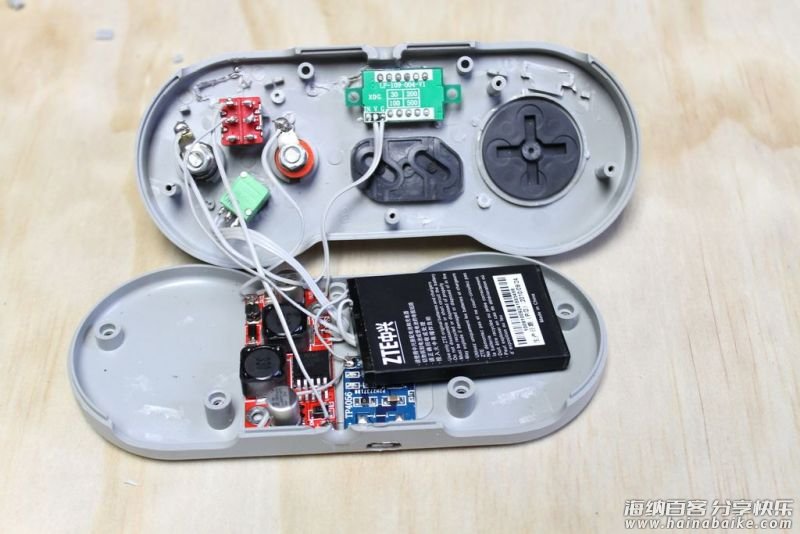

6、在合上外壳前，先测试电源是否正常工作。

7、一切正常后，合上外壳，所有螺钉重新固定到位。

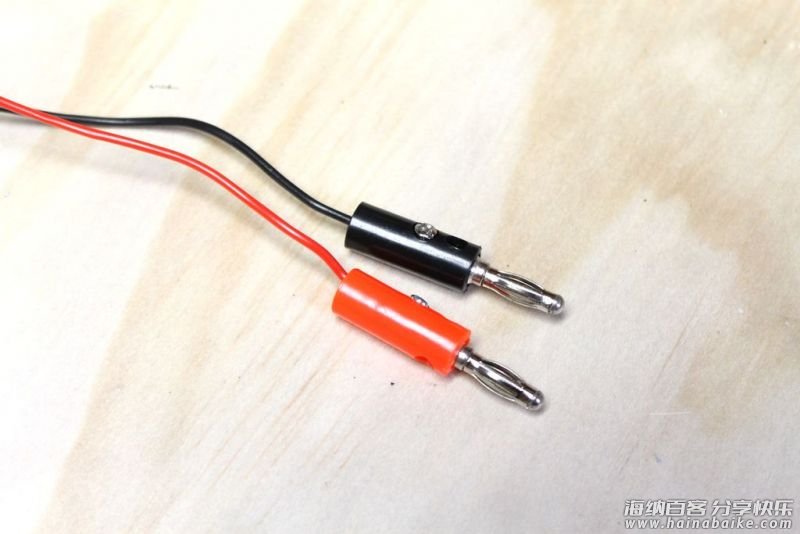

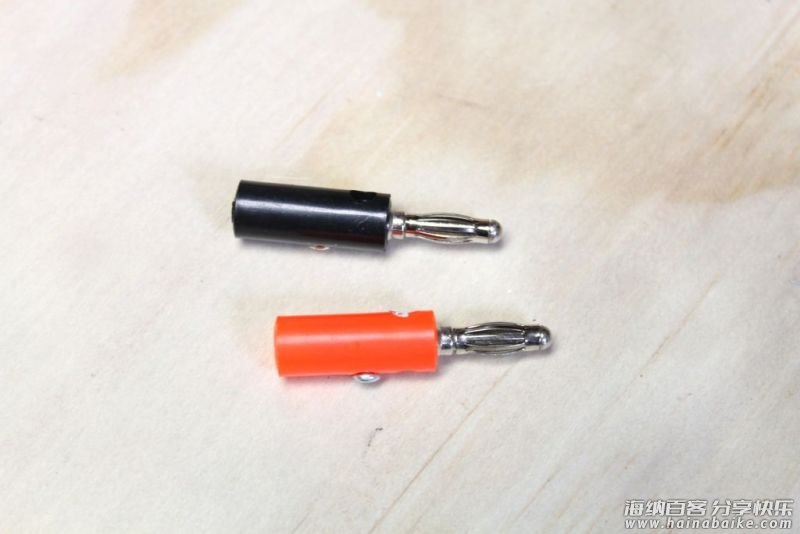

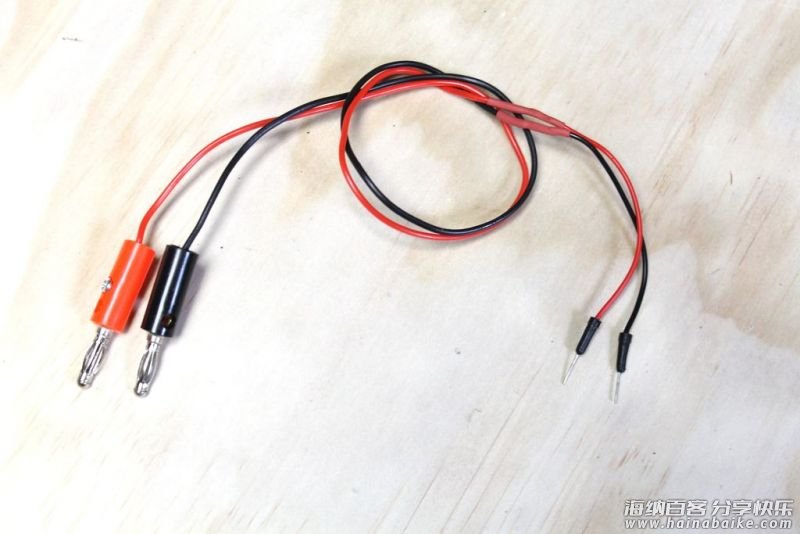

制作香蕉插头插座

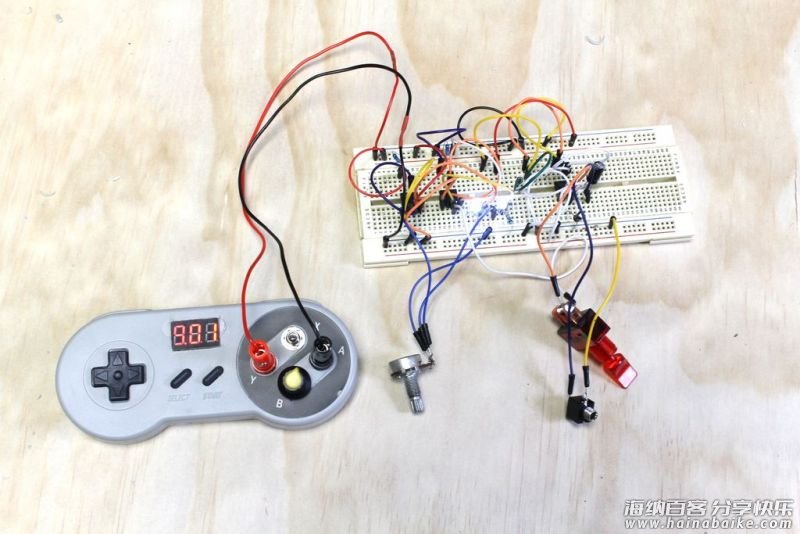

如果想将电源直接连接到面包板，则需要制作香蕉插头插座。

1、剪取一根红线和一根黑线。

2、将香蕉插头插到焊接处上固定到位。

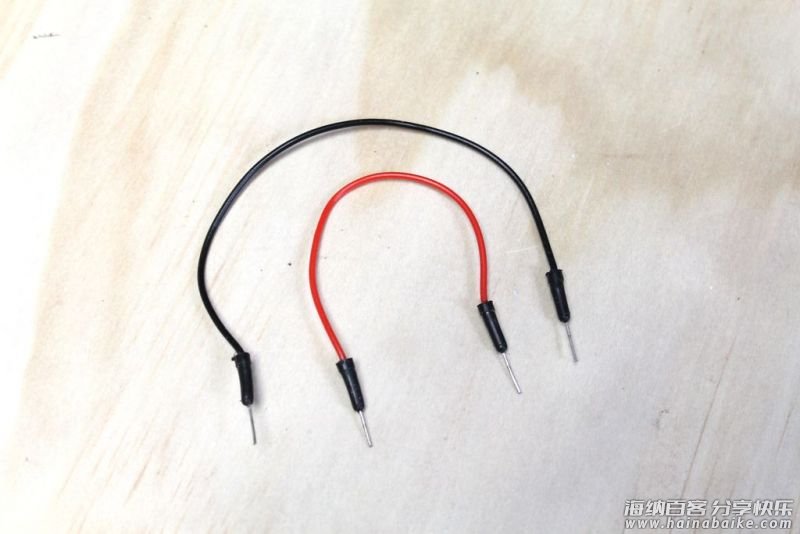

3、准备跳线材料。
4、在焊接处用热熔胶封好。

5、将跳线和插头焊接在一起，再用热熔胶封好。

完成了，赶紧通电试试吧！

译自：instructables.com/id/Variable-Power-Supply-Nintendo-Style/
