仅由三个舵机驱动的机械蚂蚁

单片机编程

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com


MAKER:Markus Opitz/译:趣无尽(转载请注明出处)

蚂蚁是一种神奇的多足生物,它们只需要很少的资源,就可以做很多事情。本期项目中的蚂蚁机器人是基于 ESP32 开发的。一般来说,许多六条腿的机器人每条腿最多需要三个舵机,那么总共就需要 18 个舵机,这会消耗了大量的能量,也与蚂蚁本身的体型相冲突。但在这个项目中只用到三个舵机、一个夹具和一点机械设备,就实现了一只极简主义的蚂蚁机器人,除开电池,重量约 114 克。

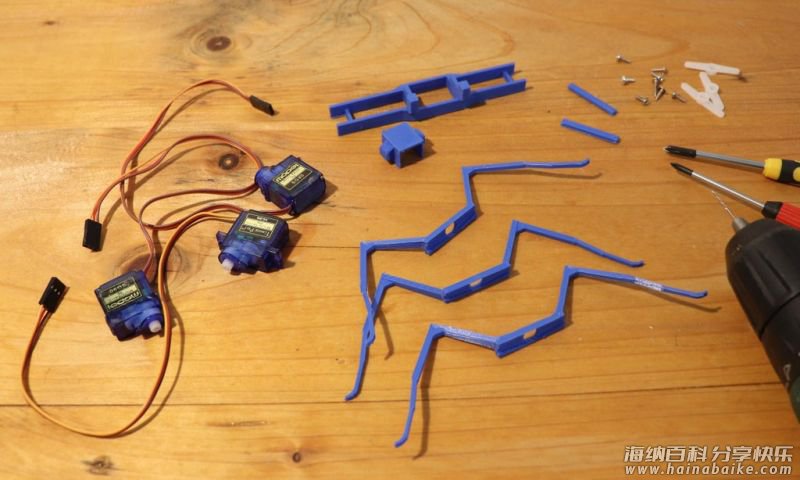

组件清单

SG90 舵机 x 3
ESP32-C3 XIAO 或其他 ESP32/ESP8266 板 x 1
回形针 x 若干
小螺丝 x 若干
5V 降压转换器 MP1584 x 1
9V 或 7.4LiPo 电池 x 1

3D 打印部件

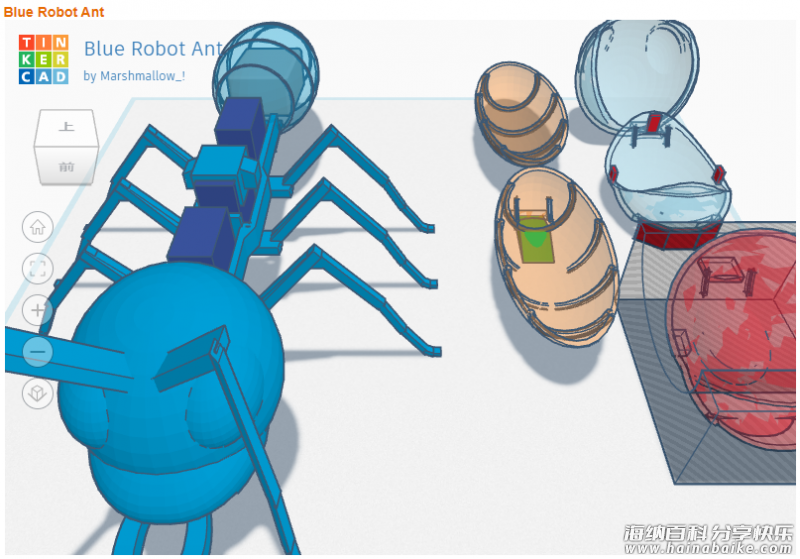

所有的零部件使用 Tinkercad 设计并使用 Ultimaker Cura 制作。


3D 打印文件在这里可以下载:
https://make.quwj.com/project/475

安装蚂蚁躯干部分

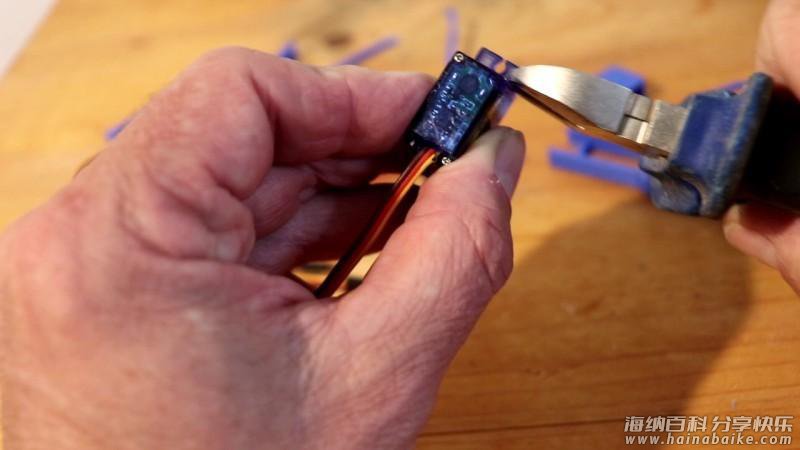

使用钳子或者锯和锉刀拆下所有舵机上的凸舌。

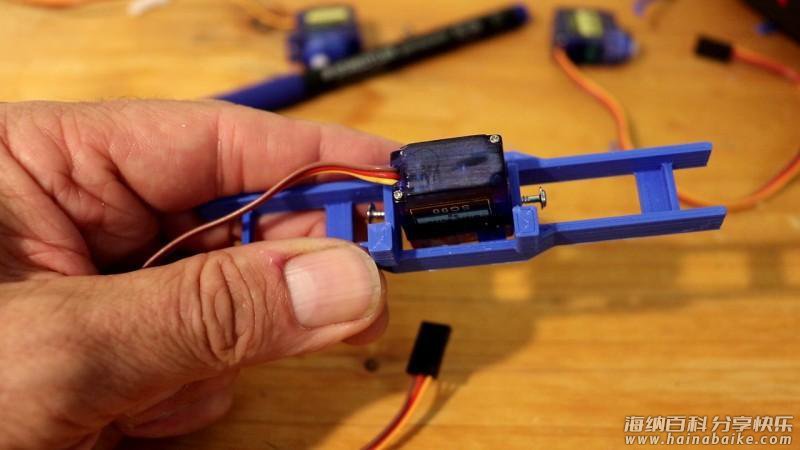

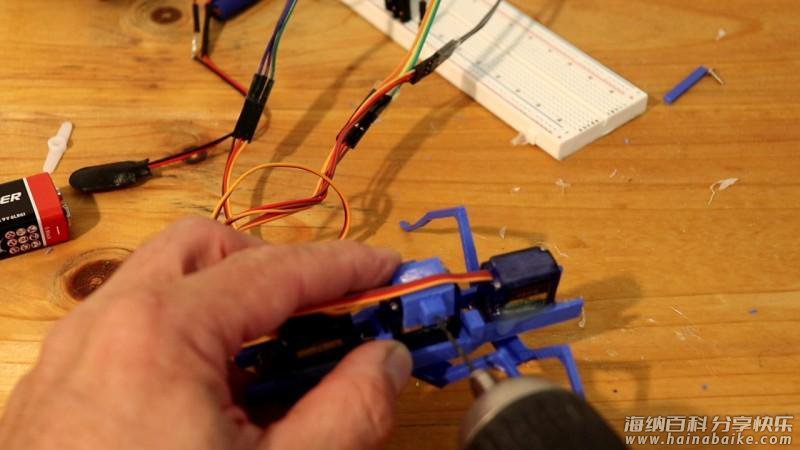

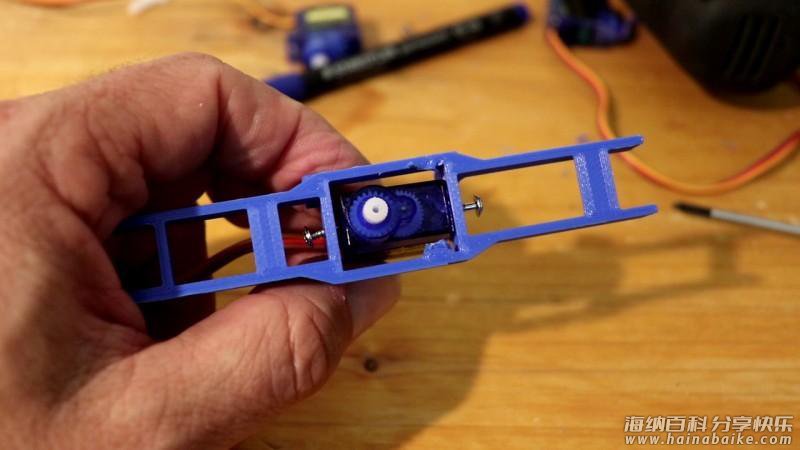

如图所示,将打印底部支架用两个尖头螺钉固定到舵机 2 上,舵机的中间是可以摆动。它还有一个小盖子,稍后用螺丝固定。

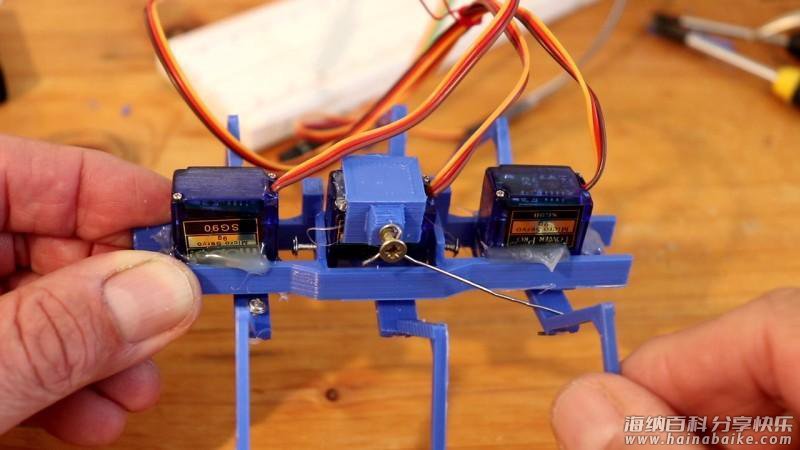

再用热胶固定舵机 1 和舵机 3 以及舵机 2 的盖子。

安装腿部零件之前,舵机必须居中。因此,可以使用小程序 centregs.ino 将舵机设置为 90。

安装舵机和腿部
每个舵机带动一对腿,前后移动几度。舵机 1 和舵机 3 会同时移动,所以可以考虑在微控制器上使用相同的引脚去控制。


舵机 2 是以相反的方向移动,并且摆动时会将腿正确的牵引到地面。这种摆动是由连接到舵机 1 的回形针产生的。

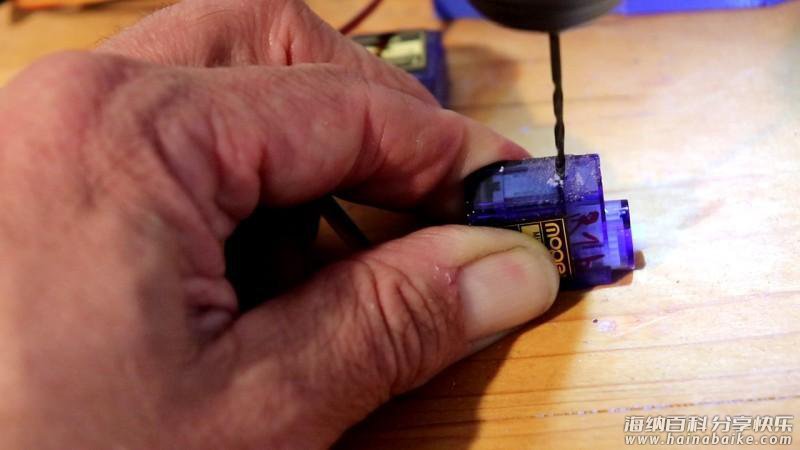

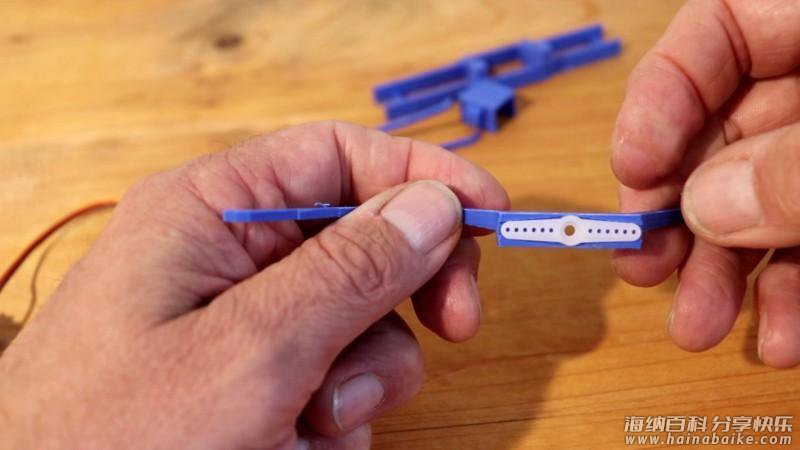

将每个支腿安装到舵机上,可能还需要钻孔。


安装机械部分

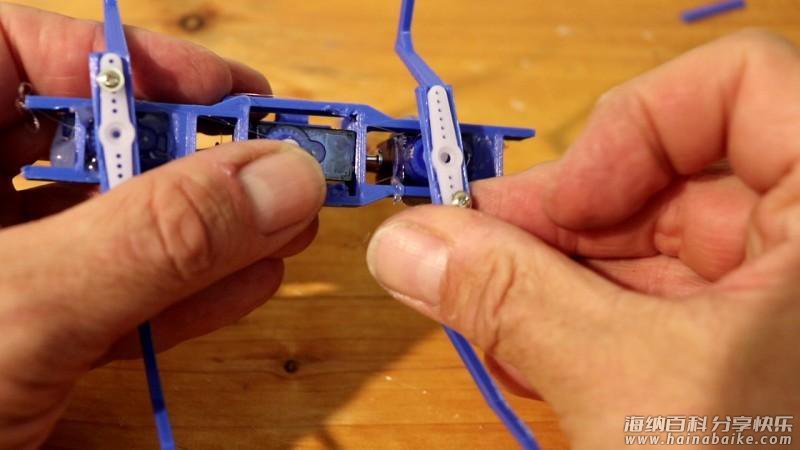

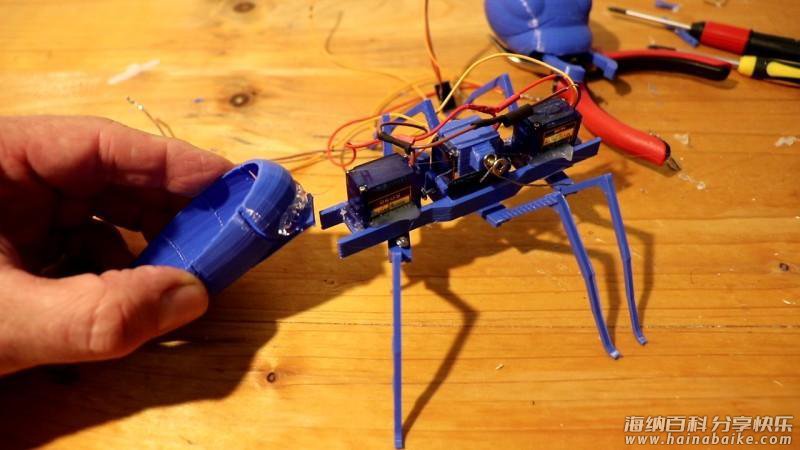

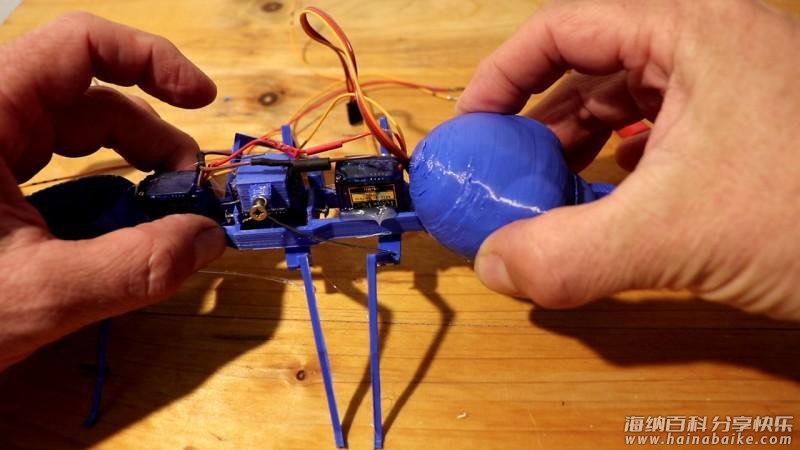

安装时使用螺钉和回形针,通过腿的安装板将舵机 1 连接到舵机 2 的盖子上。这样就可以跟舵机 1 同步同角度倾斜。



安装头部和夹子

头部的夹子造型其实不是必须的,但它有很好的额外功能。

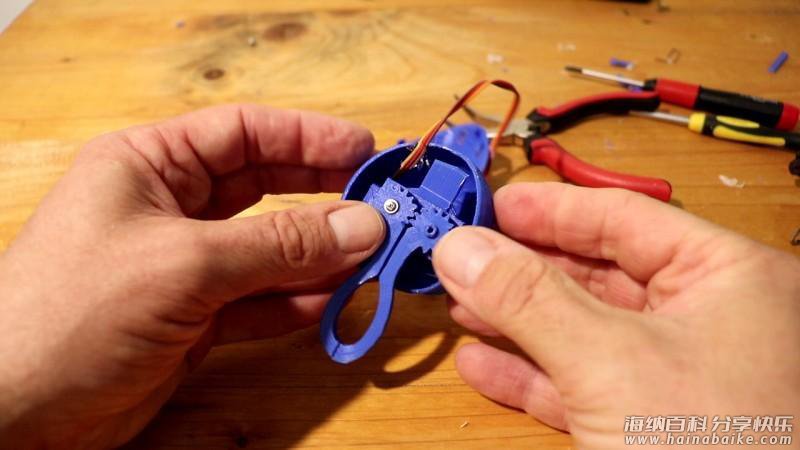

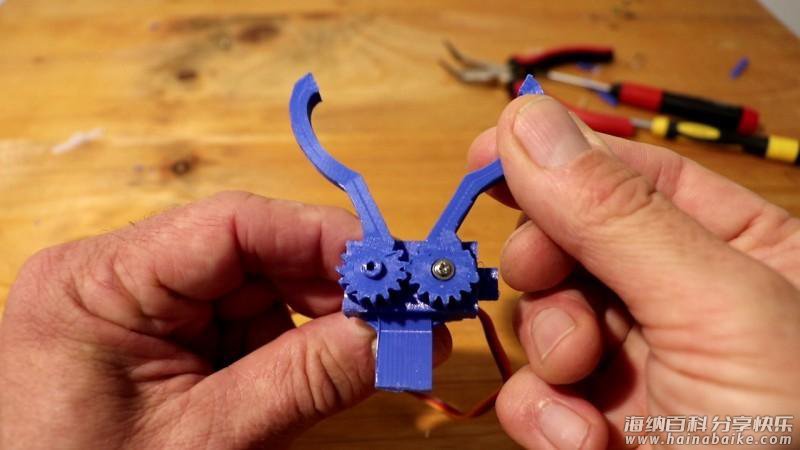

将不带臂的舵机安装到框内。首先将舵机设置为 90(可参考 centreslegs.ino)。将合适的夹子零件放在齿轮上,并用舵机螺钉固定。然后把第二部分放在轴上。

用热胶水将夹子倒置地粘在头部,然后合上头部。把头放在躯干的顶部,并用胶水粘牢。

安装尾部电池

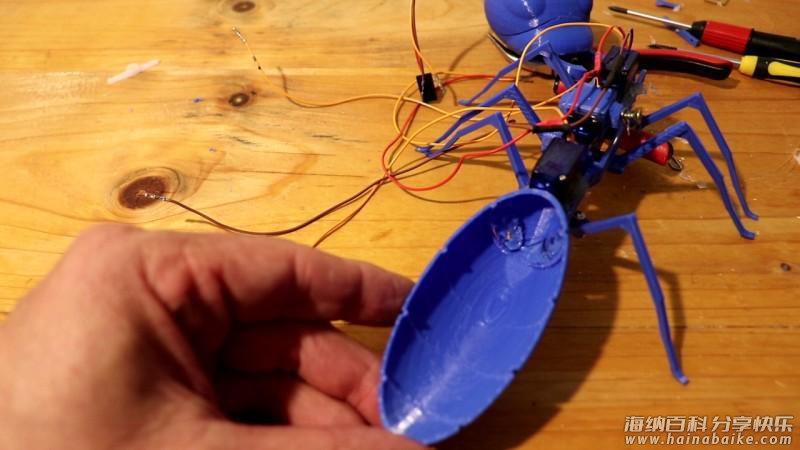

将尾部连接到躯干上并粘合。它将容纳电池和微控制器。

电路和软件

9V 的电池能够为舵机提供足够的能量,但电压必须通过降压转换器降低到 5V。

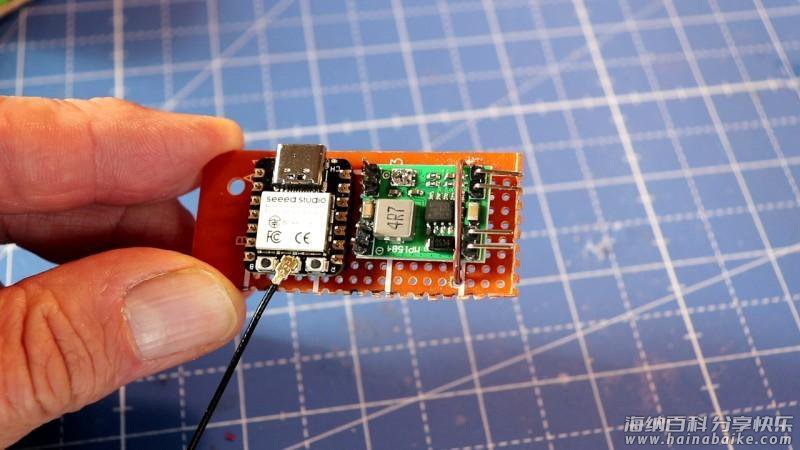

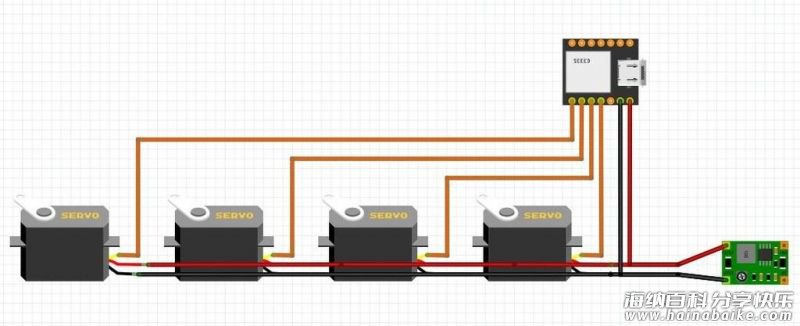

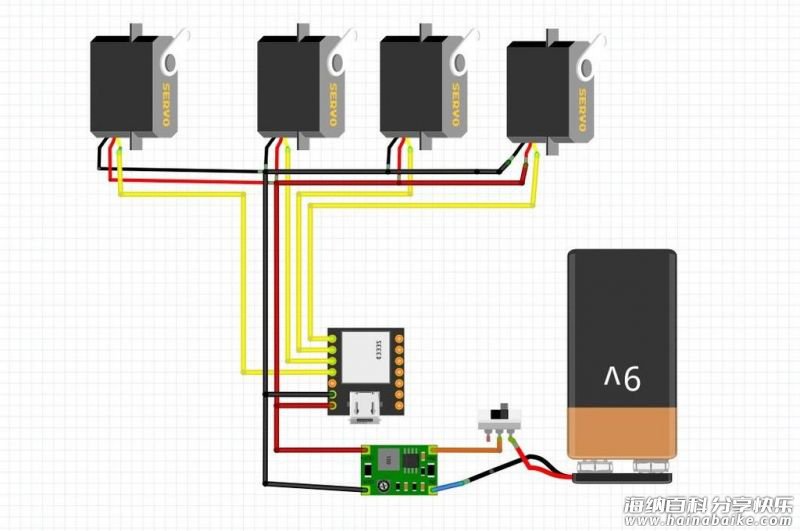

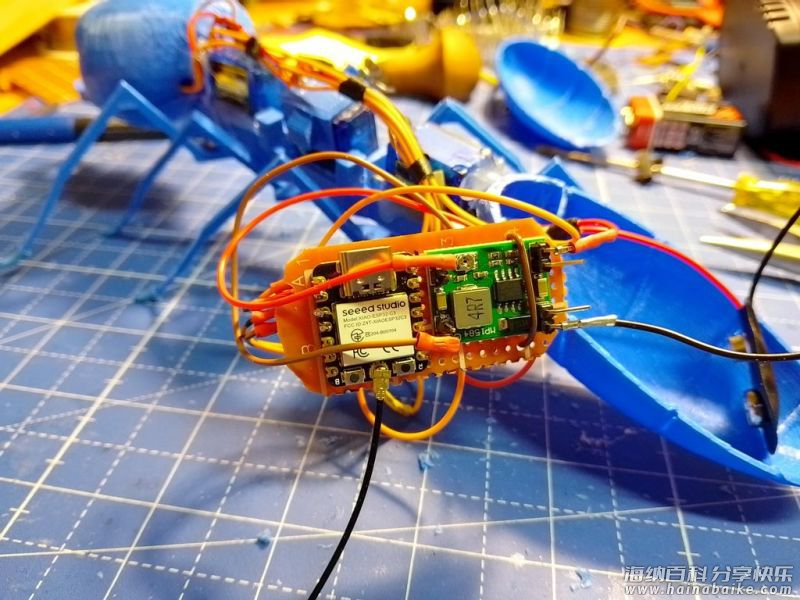

四个舵机的电源通过 5V 并联运行,数据线连接到 ESP32 开发板。它不需要更多的连接。不过,它还可以连接到传感器或 LED。

将文件名为 “Blue_Ant-RemoteXY.ino” 传输到 ESP32 开发板。同时遥控器已经包含在程序中。可参考Getting-Started-With-ESP32-C3-XIAO

适用于 ESP32-C3 的舵机库:ESP32C3Servo

/*
/ Blue Ant (2023) Markus Opitz
*/
// ************ RemoteXY *************
#define REMOTEXY_MODE__ESP32CORE_BLE
#include <BLEDevice.h>
#include <RemoteXY.h>
​
// RemoteXY connection settings
#define REMOTEXY_BLUETOOTH_NAME "ESP32-C3_Remote"
​
// RemoteXY configurate
#pragma pack(push, 1)
uint8_t RemoteXY_CONF[] =   // 43 bytes
  { 255,3,0,0,0,36,0,16,202,1,5,32,17,37,30,30,2,26,24,4,
  128,13,23,37,6,2,78,129,0,3,3,24,6,165,66,108,117,101,32,65,
  110,116,0 };
// this structure defines all the variables and events of your control interface
struct {
​
    // input variables
  int8_t joystick_1_x; // from -100 to 100
  int8_t joystick_1_y; // from -100 to 100
  int8_t slider_1; // =0..100 slider position
    // other variable
  uint8_t connect_flag;  // =1 if wire connected, else =0
} RemoteXY;
#pragma pack(pop)
// *************************
​
// ************************* Servos
#include <ESP32C3_Servo.h>
Servo servo1;  Servo servo2;  Servo servo3;  // Servo3 is attacheched to same pin as Servo1 !!!
Servo Jaws;
int pos1, pos2;    // variable to store the servo position
int centerpos = 90;
int minpos = centerpos-12;
int maxpos = centerpos+12;
int gripper;
//int speed1;
​
​
void setup() {
  Serial.begin(115200);
  servo1.attach(2); servo2.attach(3); servo3.attach(4);  //Servo3 can be attached to same pin as Servo1 //GPIOs on ESP32-C3!
  Jaws.attach(5);
  delay(2);
  servo1.write(centerpos);servo2.write(centerpos-7);servo3.write(centerpos);  //center all servos
  Jaws.write(centerpos);
 delay(3000);
​
 RemoteXY_Init ();
}
​
​
void loop() {
   RemoteXY_Handler ();
​
    if ((RemoteXY.joystick_1_x) < -30) {
      //Serial.println("<-- left   ");
      left(16);
    }
    if ((RemoteXY.joystick_1_x) > 30) {
      //Serial.println("  right -->");
      right(16);
    }
    if ((RemoteXY.joystick_1_y) < -30) {
      //Serial.println(" backwards ");
      // not yet installed
    }
    if ((RemoteXY.joystick_1_y) > 30) {
      //Serial.println(" ^forward^ ");
      forward(16);
    }
    gripper = map((RemoteXY.slider_1), 0, 100, 75,105);
    Jaws.write(gripper);
    delay(1);
}
​
​
void forward(int speed1) {       //speed1 in ms as delay between steps
​
  for (pos1 = minpos; pos1 <= maxpos; pos1 += 2) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1);servo3.write(pos1);Serial.print(pos1);Serial.print("  ");  // front/rear legs
    servo2.write(pos2);  Serial.print(pos2); Serial.println("");                  // center legs
    delay(speed1);
  }
​
  for (pos1 = maxpos; pos1 >= minpos; pos1 -= 2) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1);servo3.write(pos1);      // front/rear legs
    servo2.write(pos2);
    delay(speed1);
  }
}
​
​
void right(int speed1) {           //speed1 in ms as delay between steps
​
  for (pos1 = minpos; pos1 <= maxpos; pos1 += 2) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1+10);servo3.write(pos1+10);  // front/rear legs
    servo2.write(pos2+10);                           // center legs
    delay(speed1);
  }
​
  for (pos1 = maxpos; pos1 >= minpos; pos1 -= 1) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1+10);servo3.write(pos1+10);      // front/rear legs
    servo2.write(pos2+10);
    delay(speed1);
  }
}
​
void left(int speed1) {               //speed1 in ms as delay between steps
​
    //pos2 = maxpos + 1 -7; //-8 is to correct center position
  for (pos1 = minpos; pos1 <= maxpos; pos1 += 1) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1-10);servo3.write(pos1-10);  // front/rear legs
    servo2.write(pos2-10);                           // center legs
    delay(speed1);
  }
​
  for (pos1 = maxpos; pos1 >= minpos; pos1 -= 2) {
    pos2 = map(pos1, minpos, maxpos, maxpos, minpos);
​
    servo1.write(pos1-10);servo3.write(pos1-10);      // front/rear legs
    servo2.write(pos2-10);
    delay(speed1);
  }
}


源码文件在这里可以下载:
https://make.quwj.com/project/475

远程控制



遥控器已包含在代码中。

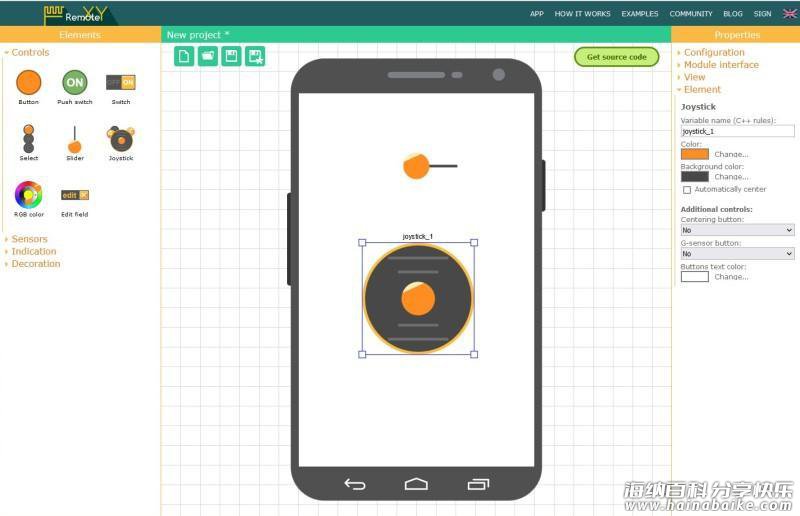

在 remotexy.com 中,你可以为智能手机遥控器创建自己的界面,并将其插入到程序“Blue_Ant-RemoteXY.ino” 中。


更多信息可以参考:
RemoteXY-Editor-How-to-Control-DC-Motor-With-Smart

智能手机应用程序可参考:
https://play.google.com/store/apps/details?id=com.shevauto.remotexy.free
https://apps.apple.com/us/app/remotexy/id1168130280

在智能手机上安装应用程序,激活蓝牙,打开 “RemoteXY”,搜索并与配对 “ESP32-C3_Remote” 。


源码文件在这里可以下载:
https://make.quwj.com/project/475

完成

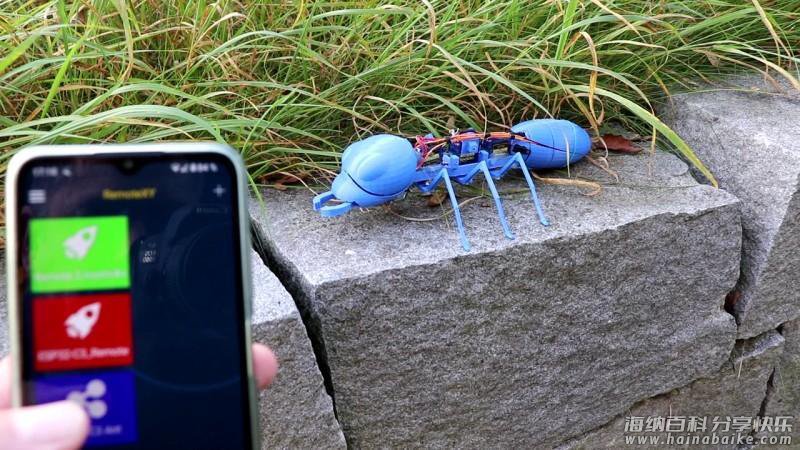

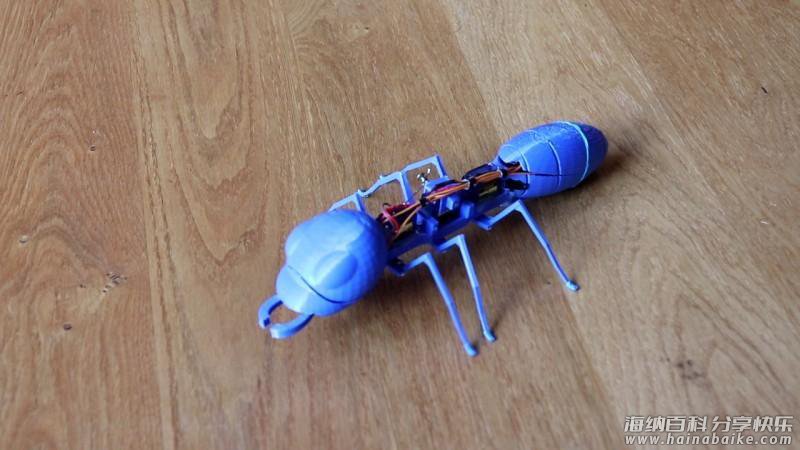

现在你可以启动这只蚂蚁,等待片刻,激活应用程序,它就可以跑起来了。

via
