BH1750FVI 是一款 IIC 接口的数字型光强度传感器集成电路。下面介绍一下其在树莓派下的用法。

一、前期准备

1、环境要求

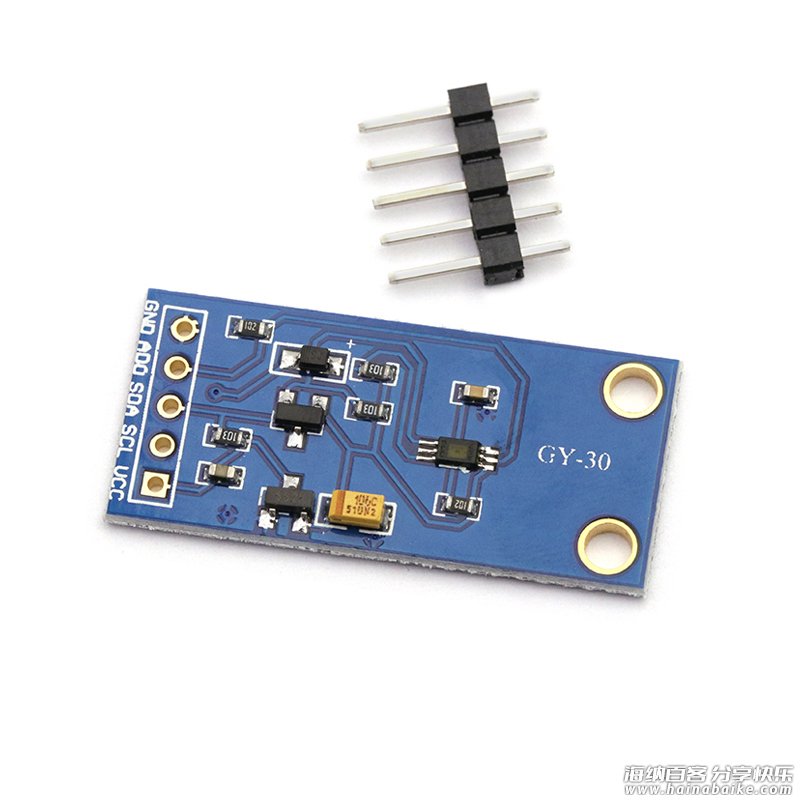

GY30模块（BH1750FVI传感器）
树莓派 Raspbian 系统
python-smbus
IIC 开启

启动 IIC 驱动的方法：
运行 sudo raspi-config 进入 Interfacing Options 高级设置，将 SPI 与 I2C 设置为 Enable 后重启系统。

2、安装 python-smbus
这个安装会附带安装 i2c-tools，省的单独安装了

sudo apt-get install python-smbus

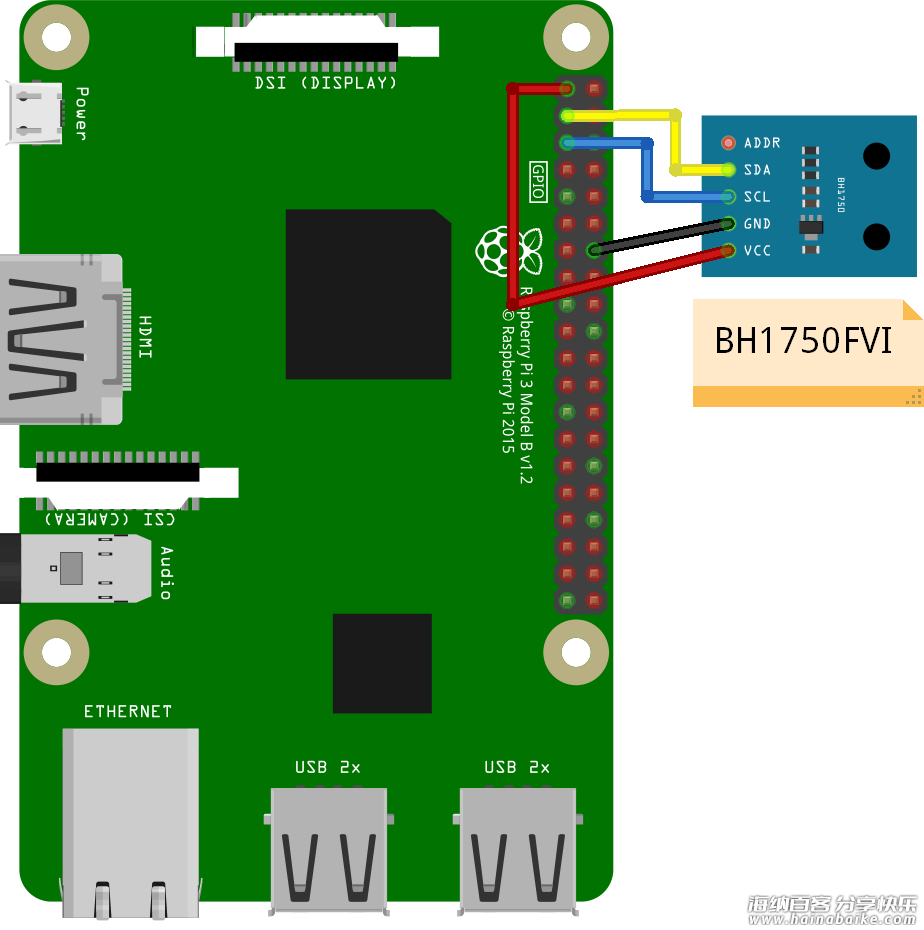

3、将 BH1750 连接到树莓派

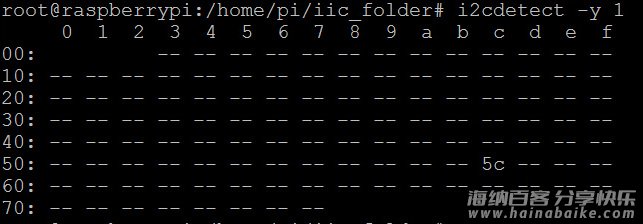

二、连接测试

sudo i2cdetect -y 1

三、光照强度测量

1、创建代码文件 bh1750.c

#include <stdio.h>
#include <fcntl.h>
#include <linux/i2c-dev.h>
#include <errno.h>
#define I2C_ADDR 0x23
int main(void)
{
    int fd;
    char buf[3];
    char val,value;
    float flight;
    fd=open("/dev/i2c-1",O_RDWR);
    if(fd<0)
    {
        printf("打开文件错误:%s
",strerror(errno)); return 1;
    }
    if(ioctl( fd,I2C_SLAVE,I2C_ADDR)<0 )
    {
        printf("ioctl 错误 : %s
",strerror(errno));return 1;
    }
    val=0x01;
    if(write(fd,&val,1)<0)
    {
        printf("上电失败
");
    }
    val=0x11;
    if(write(fd,&val,1)<0)
    {
        printf("开启高分辨率模式2
");
    }
    usleep(200000);
    if(read(fd,&buf,3)){
        flight=(buf[0]*256+buf[1])*0.5/1.2;
        printf("光照度: %6.2flx
",flight);
    }
    else{
        printf("读取错误
");
    }
}

编译、运行：

sudo gcc -o bh1750 bh1750.c
sudo ./bh1750
