用 Arduino + 点阵模块 DIY 一颗“跳动的心”

吃瓜阿阳 2022-09-27 18:45:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

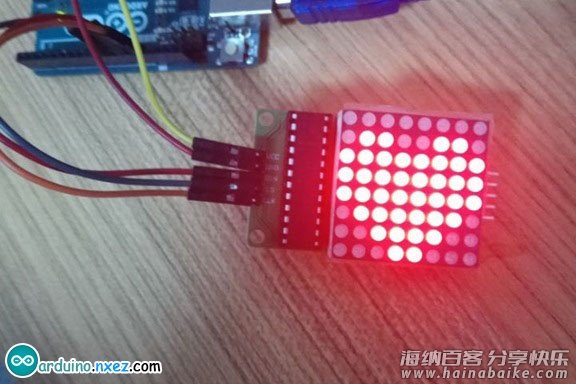

今天我要做一个跳动的心来拯救单身狗，我要拿起它，向心爱的女生表白！这个就是成品图。

所需材料

UNO R3主控版1个
8*8点阵模块
杜邦线若干

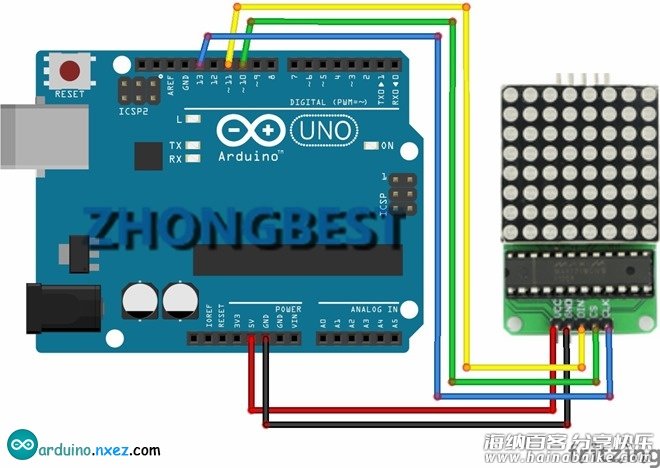

接线图

接线对照表

VCC — 5V
GND — GND
DIN — D11 (MOSI)
CS — D10 (SS)
CLK — D13 (SCK)

程序代码

#include <SPI.h>

const byte sprite[2][8] = {
     { 0x00, 0x66, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18 },
     { 0x00, 0x00, 0x24, 0x7E, 0x7E, 0x3C, 0x18, 0x00 }
};

const byte DECODEMODE = 0x09;
const byte INTENSITY = 0x0a;
const byte SCANLIMIT = 0x0b;
const byte SHUTDOWN = 0x0c;
const byte DISPLAYTEST = 0x0f;

void max7219(const byte reg, const byte data) {
   digitalWrite(SS, LOW);
   SPI.transfer(reg);
   SPI.transfer(data);
   digitalWrite(SS, HIGH);
}

void setup() {
   SPI.begin();

   max7219(SCANLIMIT, 7);
   max7219(DECODEMODE, 0);
   max7219(INTENSITY, 2);
   max7219(DISPLAYTEST, 0);
   max7219(SHUTDOWN, 1);

   for(byte i=0; i<8; i++) {
     max7219(i+1, 0);
   }
}

void loop() {
   for(byte j=0; j<2; j++) {
     for(byte i=0; i<8; i++) {
       max7219(i+1, sprite[j][i]);
     }
   delay(500);
   }
}
