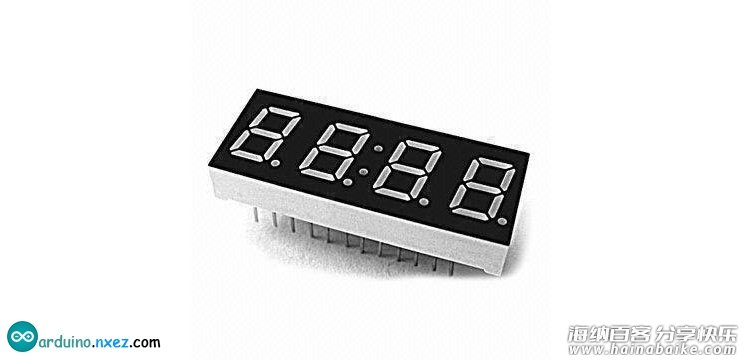

前面介绍了 Arduino 驱动1位数码管的方法，这次我们进行的实验是使用arduino驱动一块共阳四位数码管。驱动数码管限流电阻肯定是必不可少的，限流电阻有两种接法，一种是在d1-d4阳极接，总共接4颗。这种接法好处是需求电阻比较少，但是会产生每一位上显示不同数字亮度会不一样，1最亮，8最暗。另外一种接法就是在其他8个引脚上接，这种接法亮度显示均匀，但是用电阻较多。本次实验使用8颗220Ω电阻（因为没有100Ω电阻，所以使用220Ω的代替，100欧姆亮度会比较高）。

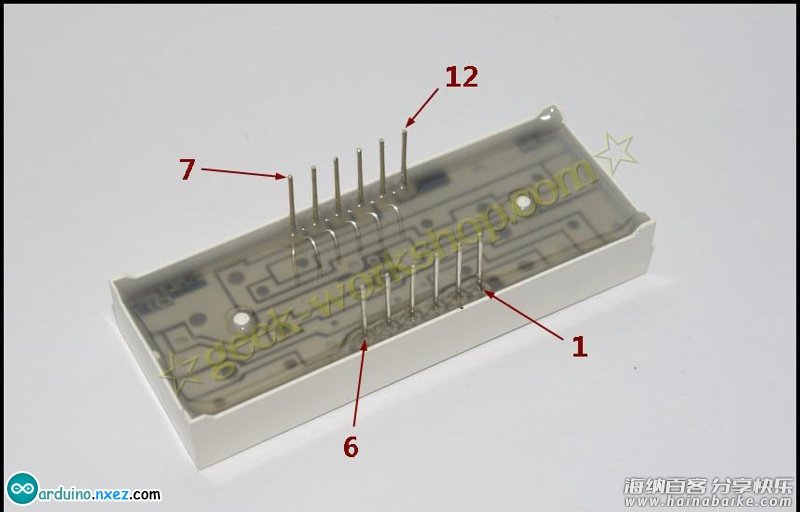

4位数码管总共有12个引脚，小数点朝下正放在面前时，左下角为1,其他管脚顺序为逆时针旋转。左上角为最大的12号管脚。

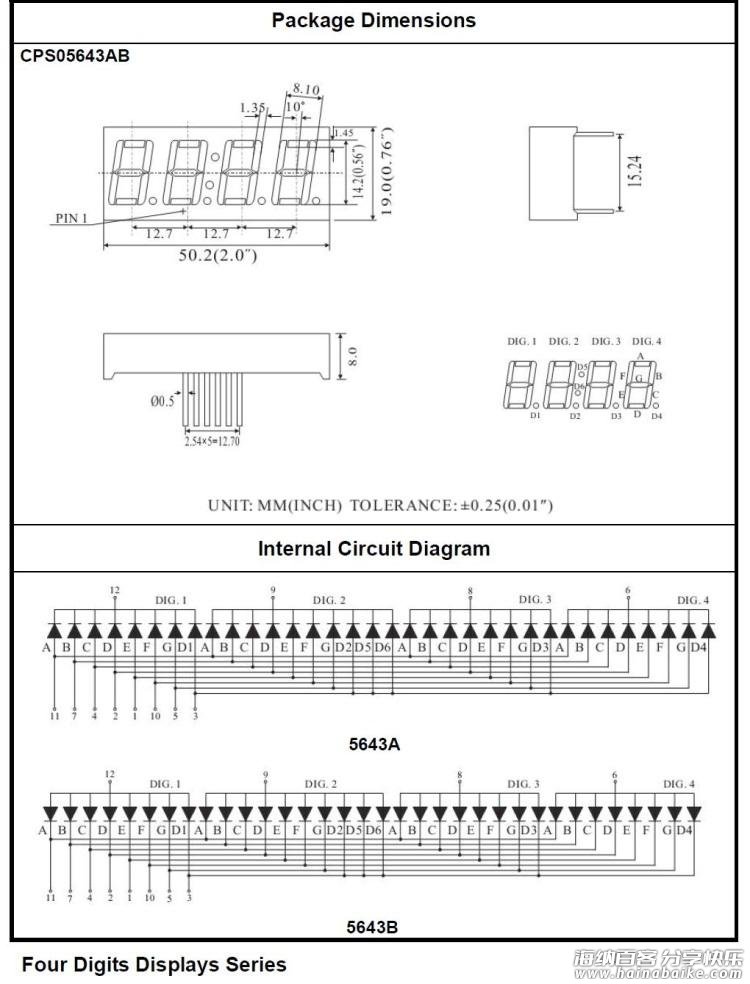

下图为数码管的说明手册

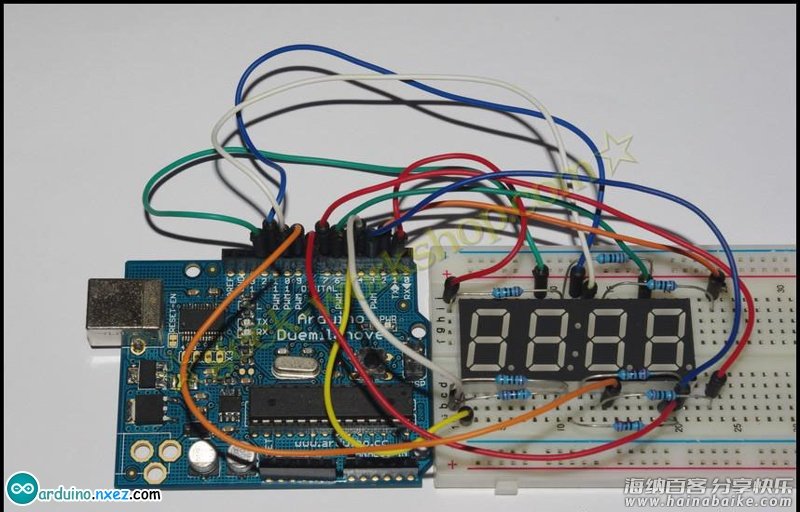

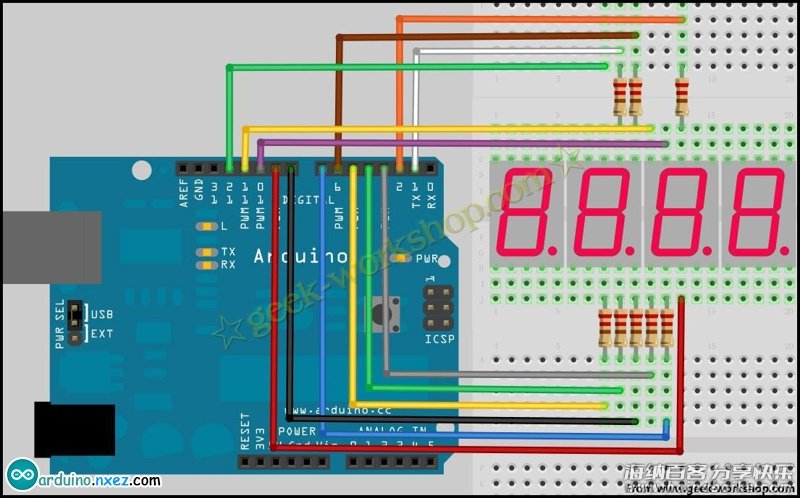

下面是硬件连接图

源代码如下:

#define SEG_A 2
#define SEG_B 3
#define SEG_C 4
#define SEG_D 5
#define SEG_E 6
#define SEG_F 7
#define SEG_G 8
#define SEG_H 9

#define COM1 10
#define COM2 11
#define COM3 12
#define COM4 13


unsigned char table[10][8] =
{
	{0,	0,	1,	1,	1,	1,	1,	1},			//0
	{0,	0,	0,	0,	0,	1,	1,	0},			//1
	{0,	1,	0,	1,	1,	0,	1,	1},			//2
	{0,	1,	0,	0,	1,	1,	1,	1},			//3
	{0,	1,	1,	0,	0,	1,	1,	0},			//4
	{0,	1,	1,	0,	1,	1,	0,	1},			//5
	{0,	1,	1,	1,	1,	1,	0,	1},			//6
	{0,	0,	0,	0,	0,	1,	1,	1},			//7
	{0,	1,	1,	1,	1,	1,	1,	1},			//8
	{0,	1,	1,	0,	1,	1,	1,	1}			//9
};

void setup()
{
	pinMode(SEG_A,OUTPUT);		//设置为输出引脚
	pinMode(SEG_B,OUTPUT);
	pinMode(SEG_C,OUTPUT);
	pinMode(SEG_D,OUTPUT);
	pinMode(SEG_E,OUTPUT);
	pinMode(SEG_F,OUTPUT);
	pinMode(SEG_G,OUTPUT);
	pinMode(SEG_H,OUTPUT);

	pinMode(COM1,OUTPUT);
	pinMode(COM2,OUTPUT);
	pinMode(COM3,OUTPUT);
	pinMode(COM4,OUTPUT);
}

void loop()
{
	Display(1,1);			//第1位显示1
	delay(500);
	Display(2,2);			//第2位显示2
	delay(500);
	Display(3,3);			//第3位显示3
	delay(500);
	Display(4,4);			//第4位显示4
	delay(500);
}

void Display(unsigned char com,unsigned char num)
{
	digitalWrite(SEG_A,LOW);			//去除余晖
	digitalWrite(SEG_B,LOW);
	digitalWrite(SEG_C,LOW);
	digitalWrite(SEG_D,LOW);
	digitalWrite(SEG_E,LOW);
	digitalWrite(SEG_F,LOW);
	digitalWrite(SEG_G,LOW);
	digitalWrite(SEG_H,LOW);

	switch(com)						//选通位选
	{
		case 1:
			digitalWrite(COM1,LOW);		//选择位1
			digitalWrite(COM2,HIGH);
			digitalWrite(COM3,HIGH);
			digitalWrite(COM4,HIGH);
			break;
		case 2:
			digitalWrite(COM1,HIGH);
			digitalWrite(COM2,LOW);		//选择位2
			digitalWrite(COM3,HIGH);
			digitalWrite(COM4,HIGH);
			break;
		case 3:
			digitalWrite(COM1,HIGH);
			digitalWrite(COM2,HIGH);
			digitalWrite(COM3,LOW);		//选择位3
			digitalWrite(COM4,HIGH);
			break;
		case 4:
			digitalWrite(COM1,HIGH);
			digitalWrite(COM2,HIGH);
			digitalWrite(COM3,HIGH);
			digitalWrite(COM4,LOW);		//选择位4
			break;
		default:break;
	}

	digitalWrite(SEG_A,table[num][7]);			//a查询码值表
	digitalWrite(SEG_B,table[num][6]);
	digitalWrite(SEG_C,table[num][5]);
	digitalWrite(SEG_D,table[num][4]);
	digitalWrite(SEG_E,table[num][3]);
	digitalWrite(SEG_F,table[num][2]);
	digitalWrite(SEG_G,table[num][1]);
	digitalWrite(SEG_H,table[num][0]);
}
