在 Arduino 上使用 PS/2 键盘进行输入

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com


大家好,这是一个有趣的制作,可以让你的 Arduino 拥有 106 个输入按键,是不是难以置信?下面给大家介绍如何在 Arduino 上使用 PS/2 键盘。

你需要以下材料:
Arduino (UNO)
PS/2 键盘

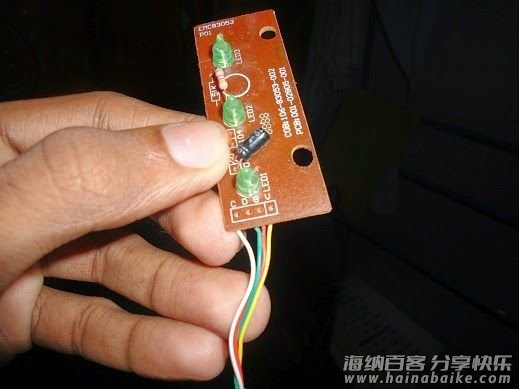

PS/2 键盘接口

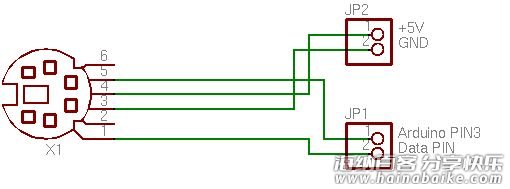

根据图上的引脚把 PS/2 接口与 Arduino 连接起来,对应关系如下表。

5V :- Arduino 5V out
Ground :- Arduino GND
Clock :- Arduino Pin 3
Data :- Arduino Pin 8

下面开始编写代码。首先需要借助一个类库,下载地址:
http://www.pjrc.com/teensy/arduino_libraries/PS2Keyboard.zip
然后编写 Arduino 的代码如下:

#include < PS2Keyboard.h>

const int DataPin = 8;
const int IRQpin =  3;

PS2Keyboard keyboard;

void setup() {
  delay(1000);
  keyboard.begin(DataPin, IRQpin);
  Serial.begin(9600);
  Serial.println("Keyboard Test:");
}

void loop() {
  if (keyboard.available()) {

    // read the next key
    char c = keyboard.read();

    // check for some of the special keys
    if (c == PS2_ENTER) {
      Serial.println();
    } else if (c == PS2_TAB) {
      Serial.print("[Tab]");
    } else if (c == PS2_ESC) {
      Serial.print("[ESC]");
    } else if (c == PS2_PAGEDOWN) {
      Serial.print("[PgDn]");
    } else if (c == PS2_PAGEUP) {
      Serial.print("[PgUp]");
    } else if (c == PS2_LEFTARROW) {
      Serial.print("[Left]");
    } else if (c == PS2_RIGHTARROW) {
      Serial.print("[Right]");
    } else if (c == PS2_UPARROW) {
      Serial.print("[Up]");
    } else if (c == PS2_DOWNARROW) {
      Serial.print("[Down]");
    } else if (c == PS2_DELETE) {
      Serial.print("[Del]");
    } else {

      // otherwise, just print all normal characters
      Serial.print(c);
    }
  }
}

上传代码之后运行,在键盘上输入的内容就会显示在调试窗口哦~
