眼看已经进入三伏天，你的树莓派有没有开始发烧呢？为了提高树莓派散热效果，通常我们在树莓派上加装散热风扇，但是问题是只要通电，散热风扇就一直转，有的强力风扇甚至会发出噪音。为解决这个问题，下面使用了一个三极管来控制树莓派散热风扇。当树莓派CPU温度超过设定的值时，就开启风扇进行散热；当温度降到设定值时，就关闭风扇，减少风扇运转的噪音。

连接原理图

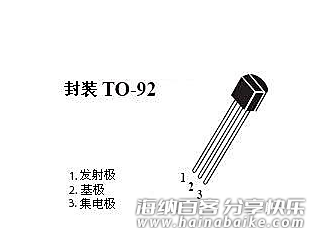

三极管的三个管脚分别为发射极、基极和集电极，我使用的时D8550，其封装图为：

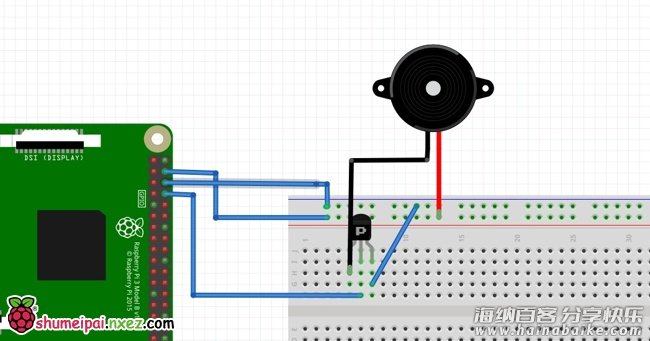

三极管D8550和树莓派的连接如下图。

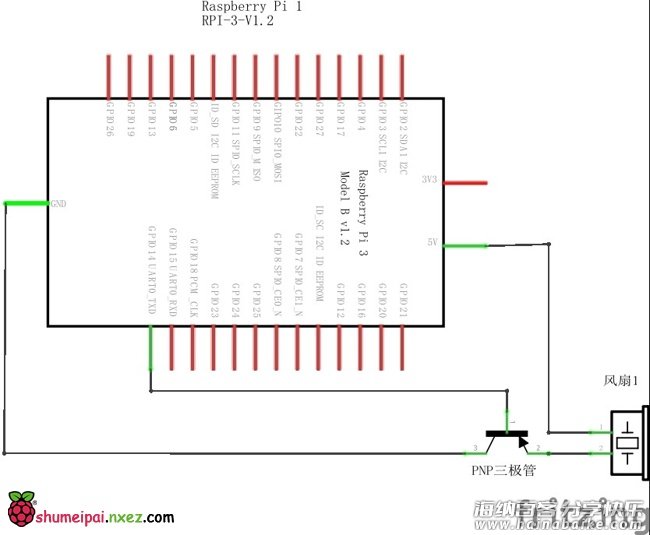

原理图如下图。

风扇控制脚本

树莓派的15号引脚连接到了三极管的基极（引脚编号可参看这里），当温度过高时，GPIO引脚输出低电平，可以开启风扇。python程序为：

#!/usr/bin/python2
#coding:utf8
#自动风扇控制程序，使用wiringPi的gpio命令来操作GPIO
import commands,time
#控制风扇的GPIO
FAN_GPIO = 15
commands.getoutput('sudo gpio mode '+str(FAN_GPIO)+' OUTPUT')

while True:
     # 获取CPU温度
    tmpFile = open( '/sys/class/thermal/thermal_zone0/temp' )
    cpu_temp_raw = tmpFile.read()
    tmpFile.close()
    cpu_temp = round(float(cpu_temp_raw)/1000, 1)
    print cpu_temp

    #如果温度大于50`C，就启动风扇
    if cpu_temp >= 50.0 :
        commands.getoutput('sudo gpio write '+str(FAN_GPIO)+' 0')
    #如果温度小于45`C，就关闭风扇
    if cpu_temp <= 45.0 :
        commands.getoutput('sudo gpio write '+str(FAN_GPIO)+' 1')

    time.sleep(10)

保存为 cool.py 后，运行程序。

sudo python cool.py

当温度高于50度就开启风扇降温，温度降到45度以下时关闭风扇，这样可以防止风扇在临界点往复。

效果图

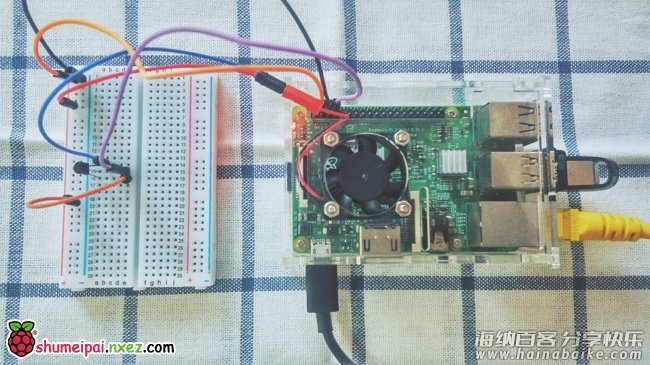

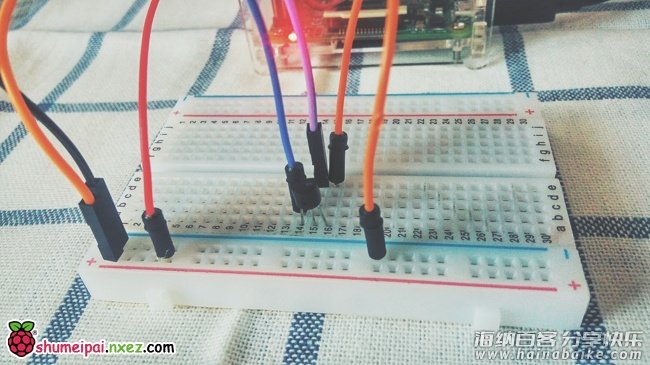

完成后的效果图如下。

文章来源 blog.lxx1.com
